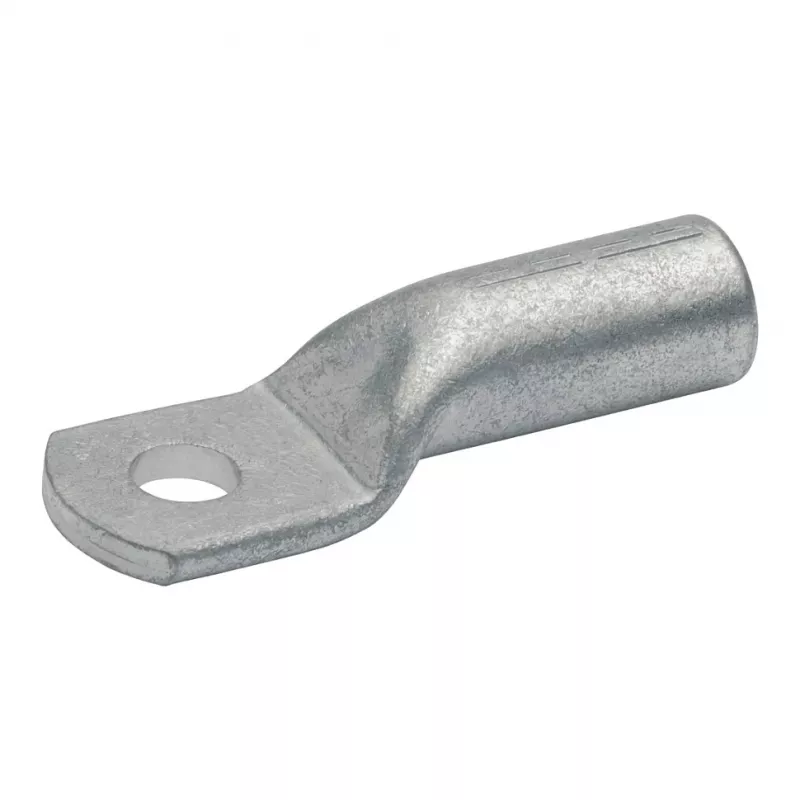

GUSTAV KLAUKE GMBH KLAU Gnybtinis kabelio antgalis 105R10 35mm² M10 DIN 46235

Pirmiausia į akis krenta šešiakampė užspaudimo forma ir kontrolinė anga – šios detalės išduoda, kad turite reikalų su rimtu, pramoniniam naudojimui skirtu komponentu. GUSTAV KLAUKE GMBH KLAU 105R10 – tai ne eilinis antgalis, o preciziškai pagamintas sprendimas, sukurtas patikimam 35 mm² varinių laidų sujungimui.

Privalumai jūsų darbui

Šis gnybtinis antgalis pagamintas iš elektrolitinio vario su alavo danga. Tokia konstrukcija užtikrina mažą elektrinę varžą ir apsaugo nuo korozijos net drėgnoje aplinkoje. Šešiakampis užspaudimo profilis garantuoja dujoms nepralaidų kontaktą, o kontrolinė anga leidžia vizualiai patikrinti, ar laidas įstatytas iki reikiamos gylio – tai ypač svarbu, kai kokybės kontrolė yra privaloma.

Kam tinka

Antgalis skirtas profesionalams, dirbantiems pramoninėje elektrotechnikoje, skirstomųjų įrenginių gamyboje ar atliekantys techninę priežiūrą. Jis atitinka DIN 46235 standartą, todėl tinka ten, kur reikalaujama griežtų normų laikymosi. M10 varžto skylė suderinama su standartiniais metriniais tvirtinimo elementais, o darbinė temperatūra iki 120 °C ir įtampa iki 1000 V leidžia naudoti įvairiose grandinėse.

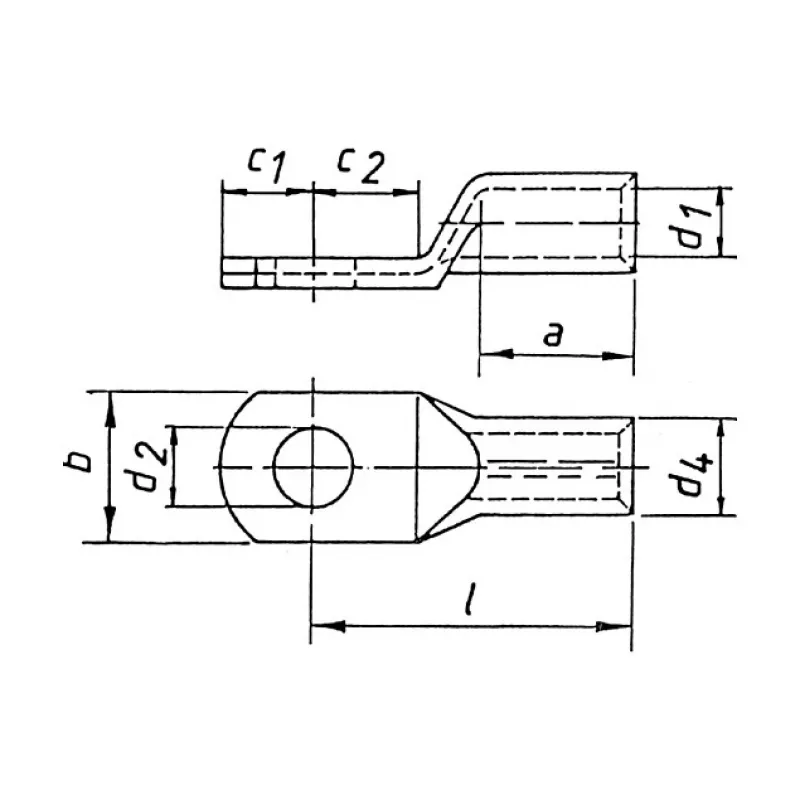

Pagrindinės specifikacijos

• Laidininko skerspjūvis: 35 mm²
• Varžto dydis: M10 (skylės skersmuo 10,5 mm)
• Bendras ilgis: 53 mm
• Cilindro ilgis: 28 mm
• Plaštakos plotis: 19 mm
• Plaštakos storis: 3,5 mm
• Vidinis cilindro skersmuo: 8,2 mm
• Maksimali darbinė temperatūra: 120 °C
• Maksimali įtampa: 1000 V

Naudojimo rekomendacijos

Prieš užspaudžiant įsitikinkite, kad laido galas yra švarus ir be oksidų. Naudokite atitinkamo dydžio presavimo įrankį, skirtą šešiakampiam profiliui, ir užspauskite antgalį pagal gamintojo nurodytą jėgą. Po užspaudimo patikrinkite, ar laidas matomas kontrolinėje angoje – tai patvirtina teisingą įstatymą.

Patarimas: norėdami užtikrinti ilgalaikį patikimumą, rinkitės šį antgalį sistemoms, kuriose reikalingas atsparumas vibracijai ir temperatūros pokyčiams. Alavo danga taip pat palengvina litavimą, jei to prireiktų.
