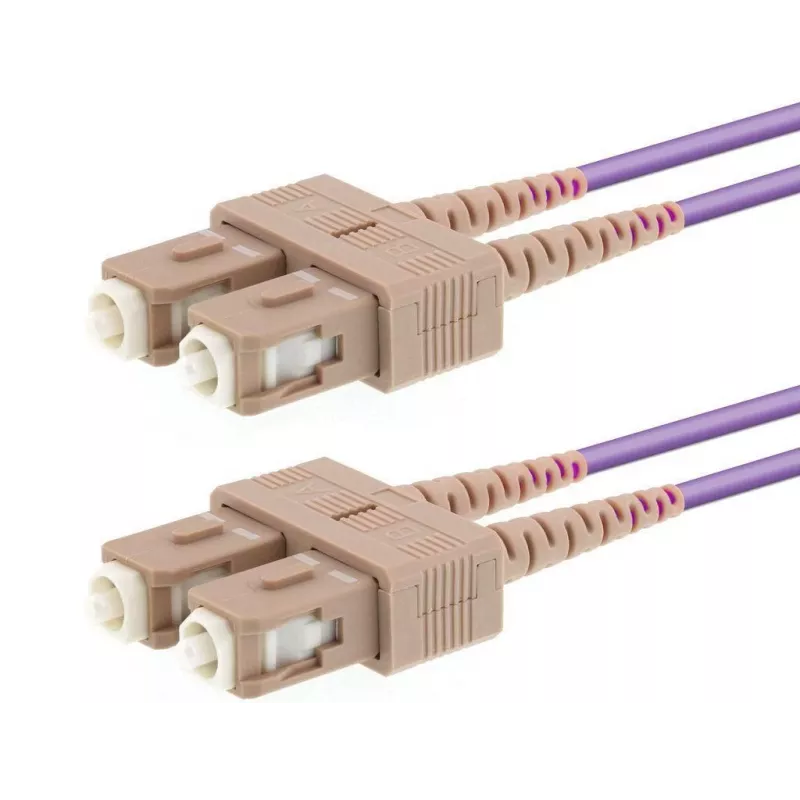

Skaidulinis optinis kabelis LOGON AL5SCSC01I/4I OM4 1 m 2x SC–2x SC (rožinis)

Šis 1 metro ilgio daugiamodis optinis šuoliukas LOGON AL5SCSC01I/4I OM4 sukurtas aukšto dažnių juostos pločio trumpų nuotolių jungtims. Kabelis naudoja OM4 klasės daugiamodę šviesolaidę gyslą su 50 µm šerdimi ir yra užbaigtas dvipusiais SC jungtuvais (po du SC kištukus kiekviename gale). Jis skirtas naudoti duomenų centruose, saugojimo tinkluose (SAN) bei InfiniBand ar kitose didelės spartos tarpusavio jungtyse, kurioms reikalingas patikimas, mažų nuostolių daugiamodis veikimas.

Privalumai

OM4 daugiamodė konstrukcija užtikrina geresnį dažnių juostos plotį ir didesnį atstumą, palyginti su žemesnės klasės daugiamodžiais šviesolaidžiais, leidžiant pasiekti aukštesnius duomenų perdavimo greičius trumpais atstumais. Dvipusė SC–SC jungtis suteikia paprastą, raktuotą sujungimą, plačiai suderinamą su įranga, turinčia SC sąsajas. 1 m ilgis ir gamykloje poliruoti jungtuvai sumažina įterpimo nuostolius ir supaprastina stovo kabelių tvarkymą bei serverio–jungiklio sujungimą. Rožinė spalva padeda vizualiai atskirti kabelius tankioje kabelių aplinkoje.

Tinka

• Jungiamųjų plokščių ir trumpoms jungtims tarp stovų arba tarp stovo ir įrangos
• InfiniBand ir didelės spartos daugiamodžiams tinklo ryšiams
• Saugojimo tinklams (SAN) ir serverių tarpusavio jungtims
• Duomenų centro šviesolaidžių valdymui, kai reikalaujama OM4 našumo

Pagrindinės specifikacijos

• Šviesolaidžio tipas: OM4 daugiamodis
• Šerdies skersmuo: 50 µm daugiamodė šerdis
• Ilgis: 1 metras
• Jungtuvo tipas (kiekviename gale): dvipusis SC (2 × SC)
• Jungtuvo poliravimas: gamykloje poliruoti daugiamodžių galų paviršiai
• Kabelio spalva: rožinė, skirta lengvai identifikacijai
• Paskirtis: trumpų nuotolių, didelės spartos daugiamodžiai ryšiai

Kaip naudoti

Prieš montuodami patikrinkite jungtuvų galų švarą, prireikus nuvalykite tinkamais šviesolaidžių valymo įrankiais. Įstatykite kiekvieną dvipusį SC jungtuvą į atitinkamą SC adapterį arba įrangos prievadą, laikydamiesi teisingos poliarizacijos, jei to reikalauja jungtis. Nutieskite kabelį per kabelių tvarkytuvus, vengdami staigių lenkimų ir laikydamiesi gamintojo rekomenduojamo mažiausio lenkimo spindulio. Jei reikia, patikrinkite sumontuotą jungtį tinkama optine matavimo įranga, kad įvertintumėte nuostolius ir ryšį.

Rekomendacijos

Laikykite ir tvarkykite kabelį, vengdami stiprių lenkimų ir per didelės traukimo jėgos. Naudokite rožinę spalvą kaip vizualinį ženklą, rodantį OM4 daugiamodį kabelį mišrioje šviesolaidžių aplinkoje. Kritinėms jungtims atlikite įterpimo nuostolių ir tęstinumo matavimus po montavimo ir periodiškai kaip techninės priežiūros dalį.
