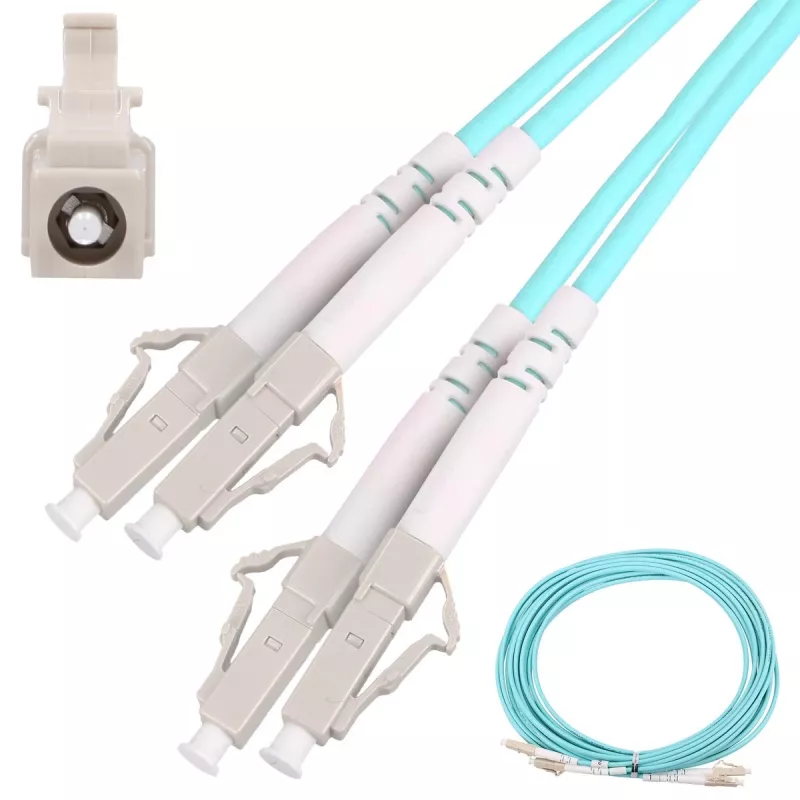

Šviesolaidinis šuoras Extralink LC/UPC – LC/UPC, daugiamodis OM3, dupleksas, 3,0 mm, 3 m

Šis Extralink šviesolaidinis šuoras skirtas patikimam trumpų atstumų optiniam ryšiui didelės spartos tinkluose. Jis sujungia tinklo įrangą, pvz., jungiklius, siųstuvus-imtuvus, serverius ir FTTH įrenginius, užtikrindamas pilno duplekso optinį kelią. Dėl OM3 daugiamodės skaidulos šis šuoras optimizuotas 10 Gigabit Ethernet ir kitoms didelės spartos duomenų centrų bei LAN programoms.

Privalumai

LC/UPC jungtys su gamykloje poliruotais galais užtikrina mažą įterpimo nuostolį ir stabilias optines charakteristikas. 3,0 mm išorinis apvalkalas suteikia lankstumo ir apsaugo skaidulas montuojant stelažuose bei spintose. Dupleksinės LC jungtys leidžia kompaktiškai sujungti didelio tankio skirstomuosiuose skyduose ir siųstuvų-imtuvų prievaduose. OM3 šerdis palaiko didelius duomenų perdavimo greičius trumpais atstumais ir yra suderinama su įprastais daugiamodžiais siųstuvais-imtuvais.

Tinkamas naudoti

• Duomenų centrų horizontaliems ir tarpstelažiniams jungimams
• Serverių spintų tarpusavio jungtims ir jungiklio–siųstuvo-imtuvo linijoms
• LAN šviesolaidiniam magistraliniam ir horizontaliems paskirstymams
• FTTH vidiniams trumpikliams tarp OLT ir ONU/ONT
• Skirstomiesiems skydui, optiniams loveliams ir paskirstymo dėžėms

Pagrindinės techninės specifikacijos

• Skaidulos tipas: daugiamodė OM3
• Jungčių tipas: LC/UPC – LC/UPC dupleksas
• Kabelio skersmuo: 3,0 mm dupleksinis apvalkalas
• Kabelio ilgis: 3 metrai
• Poliravimo tipas: UPC (ypač glaudus fizinis kontaktas)
• Paskirtis: trumpų atstumų didelės spartos jungtys (10GbE ir panašios)

Kaip naudoti

Identifikuokite LC prievadus abiejuose įrenginiuose ar skirstomuosiuose skyduose, įsitikinkite, kad jungtys ir prievadai yra švarūs, tada įkiškite kiekvieną LC jungtį, kol ji užsifiksuos spragtelėdama. Dupleksiniams jungimams užtikrinkite, kad siuntimo ir priėmimo poliškumas atitiktų jūsų įrangos reikalavimus. Venkite staigių kabelio lenkimų; laikykitės gamintojo rekomenduojamo lenkimo spindulio. Atjungdami paspauskite LC fiksatorių ir traukite tiesiai, kad nepažeistumėte jungties ferulės ar prievado.

Rekomendacijos

Šuorą laikykite ir naudokite švarioje aplinkoje, o nenaudojamas jungtis uždenkite apsauginiais gaubteliais. Prieš jungdami nuvalykite jungčių galus tinkamais šviesolaidžio valymo įrankiais. Kabelį tieskite per kabelių valdymo sistemas ar lovelius, kad išvengtumėte per didelio lenkimo ir mechaninio įtempimo. Jei pastebite galo pažeidimą ar padidėjusį įterpimo nuostolį, pakeiskite šuorą.
