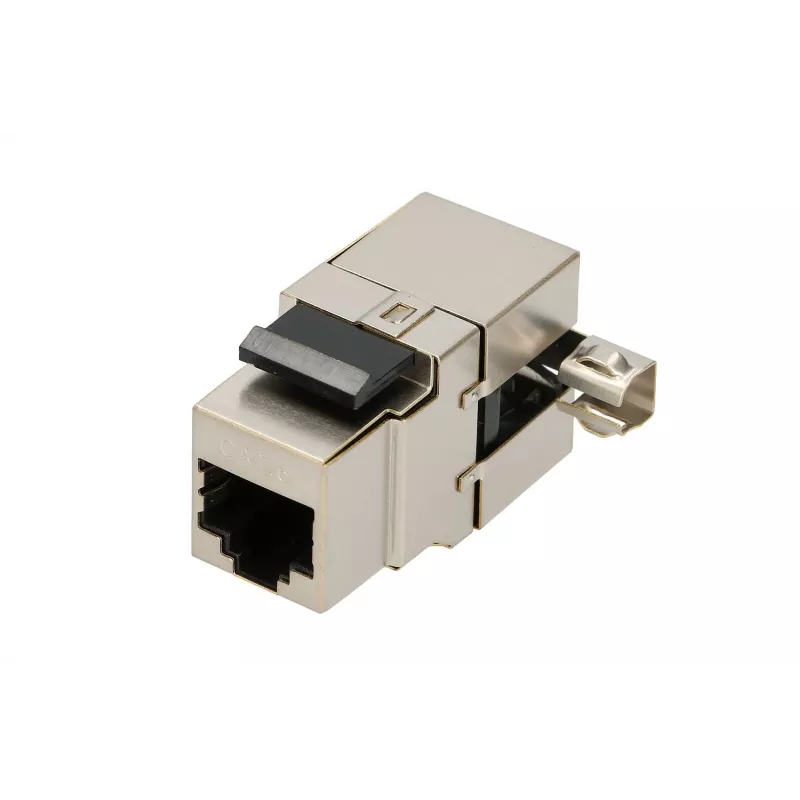

Keystone lizdas Extralink CAT6 STP RJ45, moteriškas, plieno spalvos, 1 vnt.

Šis Extralink CAT6 STP RJ45 keystone lizdas yra ekranuotas moteriškas RJ45 jungiklis, skirtas struktūrizuotam kabelių tinklui Gigabit Ethernet aplinkoje. Modulis pritaikytas CAT6 ekranuotų (STP) kabelių užbaigimui ir tinka standartinėms keystone sieninėms plokštėms, pataisų skydams bei keystone adapteriams. Plieno spalvos metalinis korpusas užtikrina įžemintą ekrano jungtį, mažinančią elektromagnetinius trikdžius ir išlaikančią signalo vientisumą didelės spartos tinkluose.

Pagrindiniai privalumai

Šis keystone lizdas palaiko CAT6 našumą Gigabit Ethernet tinklams ir siūlo ekranuotą užbaigimą, mažinantį kryžminį pokalbį bei išorinius trikdžius. Kompaktiška keystone forma suderinama su standartinėmis montavimo angomis, leidžiančiomis lengvai integruoti į sienines plokštes ir skydus. Plieno spalvos korpusas užtikrina nuoseklų metalo-metalo kontaktą, kai naudojamas su ekranuotomis plokštėmis ar skydais, išlaikant apsauginio laidininko grandinės vientisumą.

Pagrindinės techninės specifikacijos

• Kategorija: CAT6
• Tipas: STP (ekranuotas)
• Jungtis: RJ45 moteriška
• Korpuso spalva: Plieno
• Pritaikymas: Keystone sieninėms plokštėms, pataisų skydams, adapteriams
• Palaikomas dažnis: Iki 250 MHz
• Palaikoma sparta: Gigabit Ethernet (iki 1 Gbps)
• Kontaktų tipas: IDC (punch-down)
• Ekranavimo jungtis: Per metalinį korpusą ir nutekėjimo laidą

Kaip naudoti

Paruoškite CAT6 STP kabelį, nuimdami išorinį apvalkalą ir atidengdami pintą ar folijos ekraną pagal kabelio gamintojo instrukcijas. Atskirus laidininkus užbaikite ant keystone lizdo IDC kontaktų, vadovaudamiesi spalvų kodu, pažymėtu ant modulio. Užtikrinkite, kad kabelio ekranas būtų tinkamai sulenktas ir mechaniškai sujungtas su lizdo korpusu arba jungties nutekėjimo laido gnybtu, kad išliktų ekranavimo vientisumas. Įstatykite modulį į pasirinktą keystone sieninę plokštę ar pataisų skydą, kol jis užsifiksuos, tada pritvirtinkite išvadą ar skydą ir patikrinkite jungtį tinklo sertifikavimo įranga.

Rekomendacijos

Naudokite tinkamus kabelių paruošimo įrankius ir sertifikuotą kabelių testerį po montavimo. Siekiant optimalaus ekranavimo, derinkite šį keystone lizdą su ekranuotomis sieninėmis plokštėmis, pataisų skydais ir ekranuotais kabelių valdymo aksesuarais, bei užtikrinkite ištisinį įžeminimo ryšį visoje ekranuoto kabelių sistemoje.
