Equip Cat.6 Neekranuotas Keystone Jack LSA, Plonas Tipas, Baltas

Šis EQUIP Cat.6 neekranuotas keystone lizdas plonu tipu sukurtas patikimiems Ethernet ryšiams ribotos erdvės įrengimuose. Jis tinka 1U 48 prievadų keystone pataisų skydams, turi RJ-45 sąsają ir LSA tipo IDC gnybtus su auksuotais kontaktais, užtikrinančiais pastovų signalo perdavimą. Lizdas tiekiamas baltos spalvos, parduodamas pakuotėmis po 8 vienetus, atitinka Class E / ISO/IEC 11801 2nd Edition ir EN 50173 kabelių standartus bei palaiko T568A ir T568B spalvų kodus.

Privalumai

Plonas formos faktorius (18 mm plotis, 41 mm aukštis) leidžia didesnį prievadų tankį pataisų skyduose ir ankštuose stelažuose. LSA IDC gnybtai supaprastina kabelių užspaudimą, išlaikant patikimą elektrinį kontaktą. Auksuoti kontaktai pagerina atsparumą korozijai ir signalo vientisumą. Atitiktis Class E ir EN 50173 standartams užtikrina suderinamumą su Cat6 struktūrinėmis kabelių sistemomis. Daugkartinės pakuotės po 8 vienetus palengvina masinį diegimą.

Tinka naudoti

• 1U 48 prievadų keystone pataisų skyduose
• Horizontaliame sujungime serverinėse ir telekomunikacijų stelažuose
• Biuro ir duomenų centro Cat6 varinėje instaliacijoje
• T568A arba T568B laidų schemose

Pagrindinės specifikacijos

• Prekės ženklas: EQUIP
• Modelis / MPN: 769213
• Tipas: Cat.6 neekranuotas keystone lizdas, plonas tipas

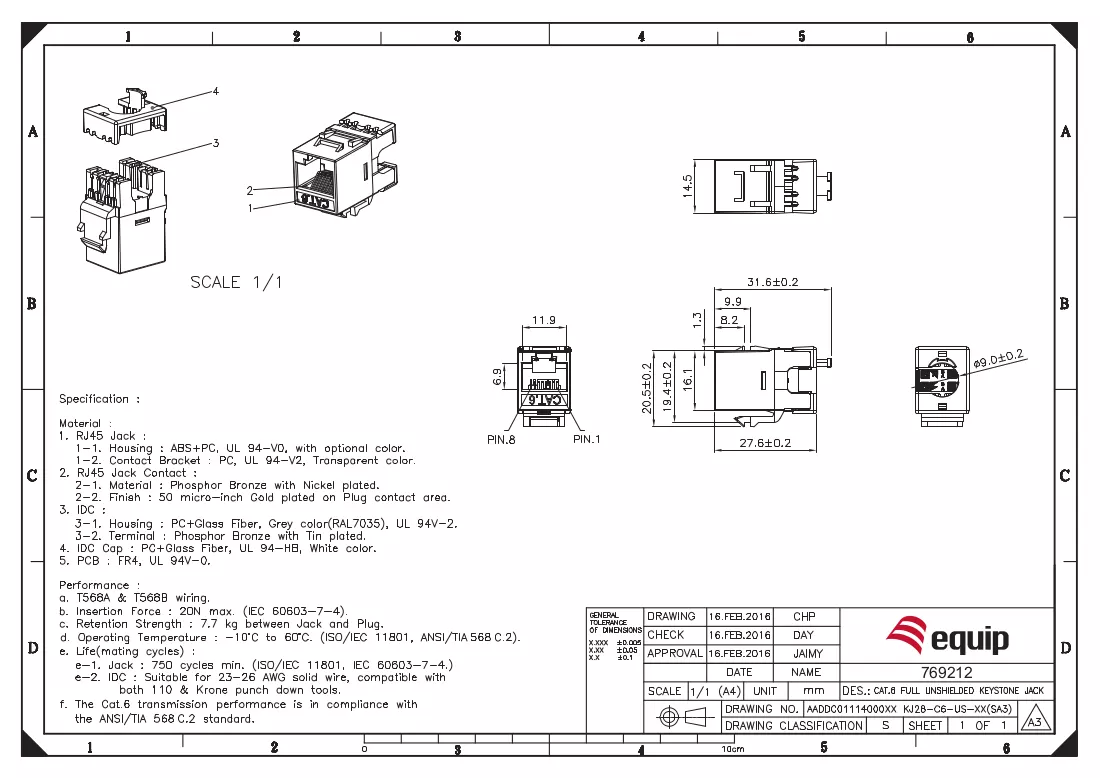

• Konstrukcija: plokščias/plonas, matmenys apie 18 mm × 41 mm
• Jungtis: RJ-45 sąsaja
• Gnybtai: LSA IDC, T568A/T568B spalvų kodai
• Kontaktai: auksuoti
• Standartai: CLASS E / ISO/IEC 11801 2nd Edition, EN 50173
• Spalva: balta
• Pakuotė: 8 vnt. pakuotėje
• EAN: 4015867203750

Naudojimo instrukcija

Užspauskite kiekvieną vytos poros kabelį į LSA IDC pagal pasirinktą T568A arba T568B laidų schemą, tada įstatykite užspaustą keystone lizdą į suderinamą keystone prievadą 1U 48 prievadų pataisų skyde arba sieninėje plokštelėje. Įsitikinkite, kad kabelis yra sutvarkytas ir pritvirtintas, kad būtų išvengta įtempimo IDC gnybtuose. Po montavimo patikrinkite kiekvieną jungtį tinklo testavimo įranga, kad patvirtintumėte tęstinumą ir veikimą pagal Cat6/Class E specifikacijas.

Rekomendacijos

Geriausiems rezultatams naudokite Cat6 varinėje infrastruktūroje ir laikykitės standartinių kabelių tiesimo praktikų: išlaikykite tinkamą kabelio lenkimo spindulį, atskirkite maitinimo ir duomenų kabelius, kai įmanoma, ir po montavimo atlikite sertifikavimo testavimą. Laikykite pakuotes sausoje aplinkoje ir lieskite kontaktus už korpuso, kad išvengtumėte užteršimo.
