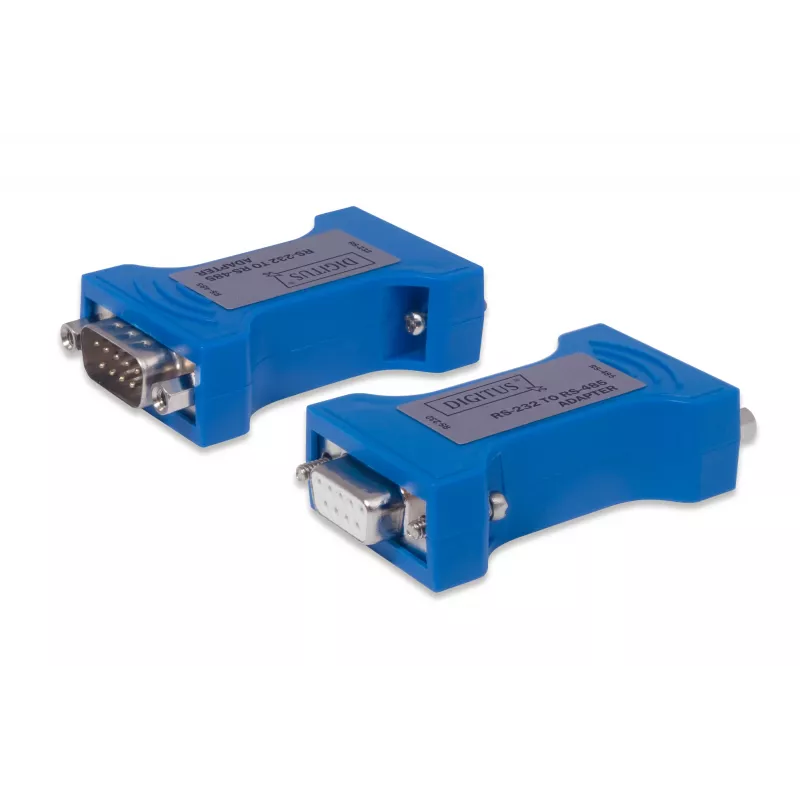

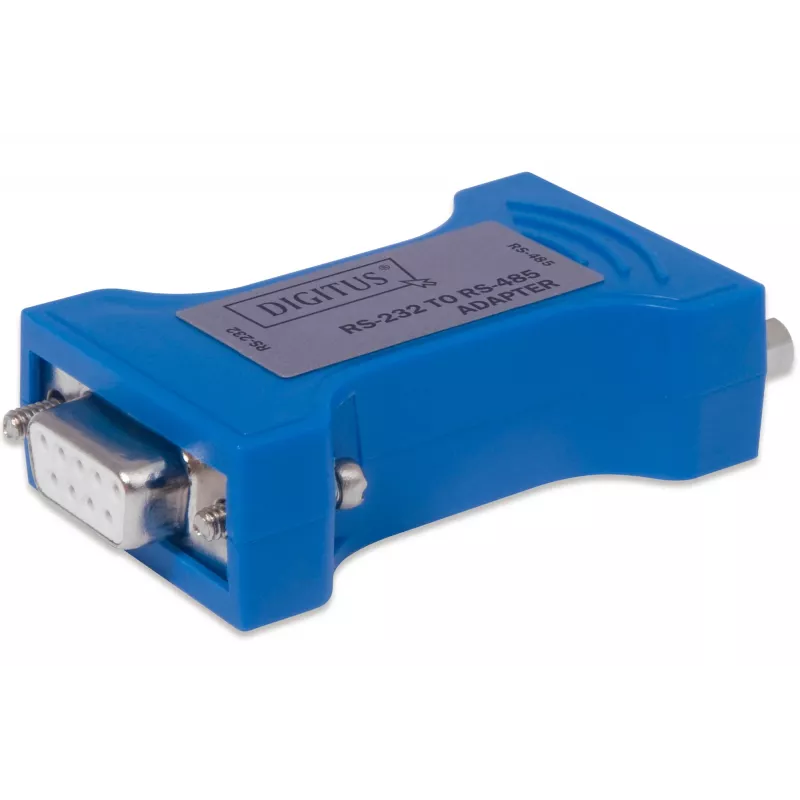

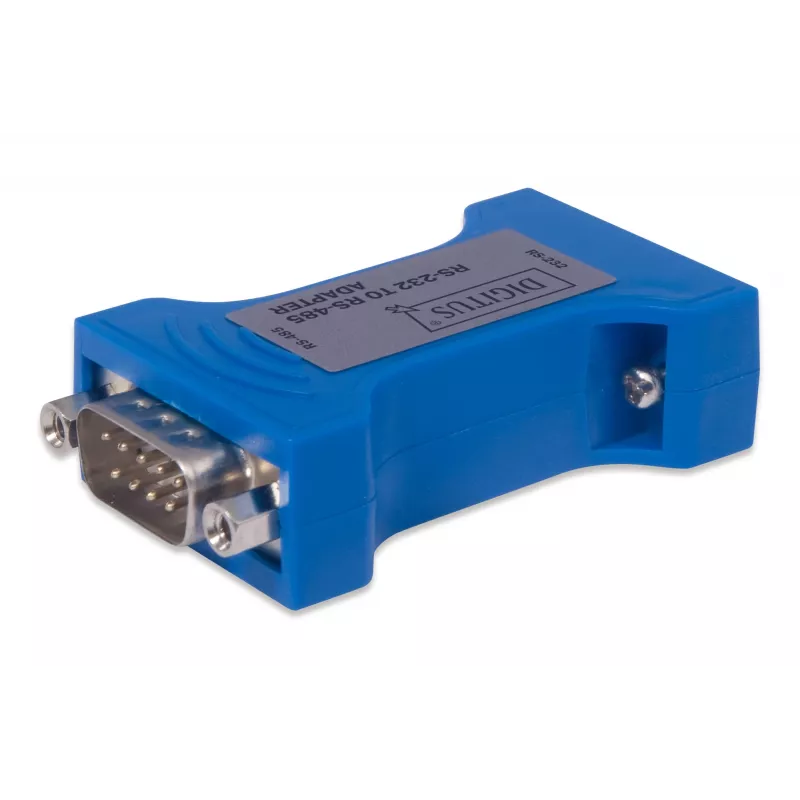

RS-232 į RS-485 adapteris Digitus DA-70161

RS-232 į RS-485 adapteris Digitus DA-70161 skirtas konvertuoti RS-232 signalus į RS-485 ir užtikrinti patikimą ryšį tarp kompiuterio bei pramoninių įrenginių, naudojančių RS-485 sąsają. Tai ypač aktualu sistemose, kuriose reikalingas ilgas atstumas arba atsparumas trikdžiams – pvz., prieigos kontrolės, bilietų skaitytuvų, automatikos ir matavimo sistemų.

Sprendžiama problema

Daugelis šiuolaikinių kompiuterių ir valdiklių turi tik RS-232 prievadus, tačiau pramoniniuose tinkluose dažnai naudojama RS-485 sąsaja dėl didesnio atstumo ir patikimumo. Šis adapteris leidžia lengvai sujungti šias dvi sistemas be papildomų programinės įrangos pakeitimų ar išorinio maitinimo.

Techniniai privalumai

• Konversija be papildomų nustatymų: patentuotas RS-232 lustas automatiškai inicijuoja sąsają, nereikia RTS/DTR rankos paspaudimo signalų.
• Automatinis duomenų krypties nustatymas: integruotas siųstuvas-imtuvas automatiškai, be delsos nustato duomenų kryptį – tinka pusiau dvipusiam RS-485 ryšiui.
• Ilgas atstumas: RS-485 pusėje iki 1200 m, RS-232 pusėje iki 5 m.
• Platus perdavimo spartos diapazonas: nuo 300 iki 115 200 bps.
• Atitinka EIA/TIA standartus.
• Nereikia išorinio maitinimo.

Pagrindinės specifikacijos

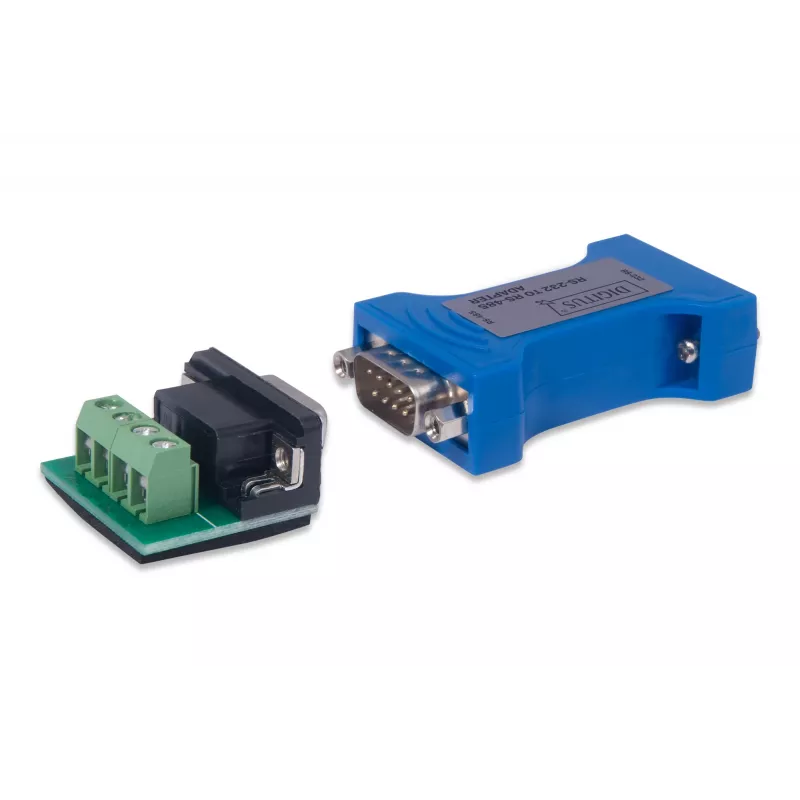

• Jungtys: RS-232 (DB9) → RS-485 (terminalai)
• Perdavimo sparta: 300–115 200 bps
• Atstumas: iki 5 m (RS-232), iki 1200 m (RS-485)
• Standartai: EIA/TIA
• Maitinimas: nereikalingas išorinis
• Spalva: mėlyna
• Gamintojas: DIGITUS, MPN DA-70161, EAN 4016032358480

Naudojimo pavyzdžiai

• Kompiuterio prijungimas prie RS-485 įrenginių (pvz., skaitytuvų, valdiklių)
• Pramoninė automacija ir valdymo sistemos
• Kortelių skaitytuvai ir prieigos kontrolė
• Mokėjimo ir bilietų sistemos (automagistralės, autobusai, automobilių stovėjimo aikštelės)
• Inžineriniai ir matavimo prietaisai

Rekomendacijos

Siekiant patikimo ryšio dideliais atstumais, RS-485 linijai naudokite vytos poros ekranuotą kabelį, neviršykite 1200 m atstumo ir užtikrinkite tinkamą magistralės terminavimą bei poslinkį. Patikrinkite, ar abiejų įrenginių ryšio parametrai (sparta, paritetas, duomenų bitai, stop bitai) sutampa.
