Montavimo rinkinys DeLOCK 18349 peršviečiamas geltonas nikeliuotas plienas

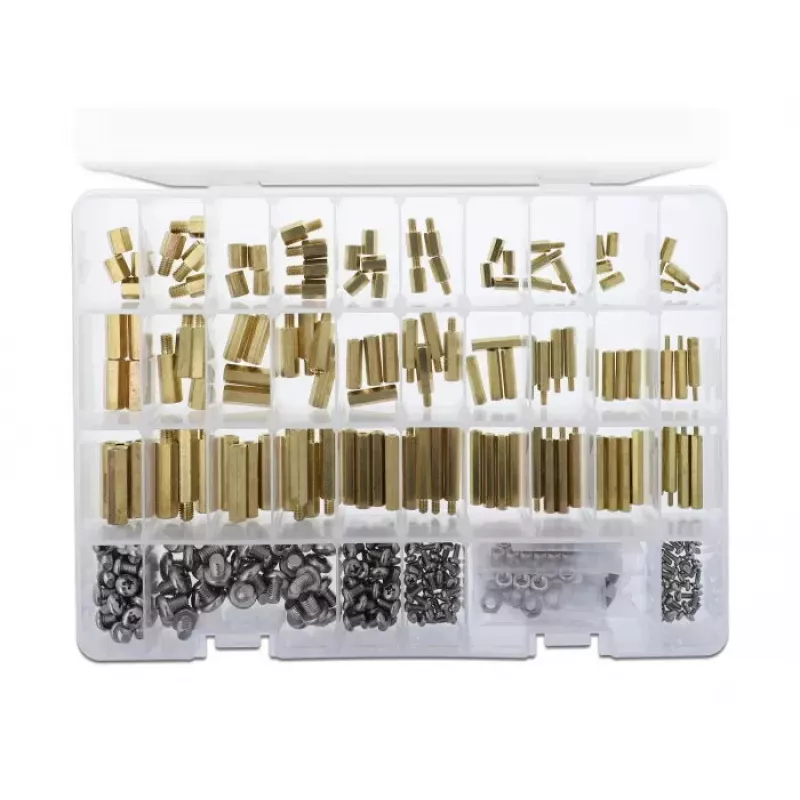

Šis DeLOCK 18349 montavimo rinkinys skirtas saugiam spausdintinių plokščių (PCB) tvirtinimui, užtikrinant fiksuotą atstumą tarp plokštės ir kitų komponentų. Tai pagerina ventiliaciją ir šiluminę varžą korpusuose, tokiuose kaip kompiuterių dėžės. Rinkinyje yra įvairių dydžių tarpiklių, varžtų ir veržlių, leidžiančių lanksčiai pritaikyti montavimą prie skirtingų plokščių storių ir tarpų.

Privalumai

Rinkinys apima sriegių dydžius M2.5, M3, M4, M5, M6 ir ilgius 10 mm, 20 mm, 30 mm, todėl galima pasirinkti tinkamą tarpiklį pagal plokštės storį ir komponentų aukštį. Pridedami atitinkami varžtai ir veržlės (36 varžtai ir 12 veržlių kiekvienam sriegio dydžiui) leidžia užbaigti surinkimą be papildomų tvirtinimo detalių. Metalinė konstrukcija su geltona nikelio danga užtikrina mechaninį stiprumą ir atsparumą korozijai, o peršviečiama geltona spalva padeda vizualiai identifikuoti dalis tankiuose mazguose.

Pagrindinės techninės specifikacijos

• Sriegių dydžiai: M2.5, M3, M4, M5, M6
• Tarpiklių ilgiai: 10 mm, 20 mm, 30 mm (vidinis/vidinis ir vidinis/išorinis variantai)
• Varžtai ir veržlės: 36 varžtai ir 12 veržlių kiekvienam sriegio dydžiui
• Medžiaga ir apdaila: plienas su geltona nikelio danga, peršviečiama geltona išvaizda
• Gamintojas: DELOCK, MPN 18349, EAN 4043619183494

Naudojimas

Pasirinkite tinkamą tarpiklio sriegio dydį ir ilgį pagal PCB tvirtinimo angas ir reikiamą tarpą. Naudokite vidinius/vidinius tarpiklius, kai abu galai tvirtinami viduje, arba vidinius/išorinius, kai vienas galas turi išorinį sriegį. Įstatykite tarpiklius tarp PCB ir atraminio paviršiaus, įsukite varžtus per plokštę į tarpiklius ir priveržkite veržles. Patikrinkite išlygiavimą ir priveržkite saikingu sukimo momentu, kad nepažeistumėte plokštės ar sriegių.

Rekomendacijos

Rinkitės tarpiklio ilgį, kad būtų pakankamai vietos komponentams ir oro srautui; venkite per didelio sukimo momento, kad nenuplėštumėte sriegių ar nesutrūkinėtų PCB. Esant didelei drėgmei ar korozinei aplinkai, apsvarstykite papildomas apsaugos priemones, nepaisant nikelio dangos.
