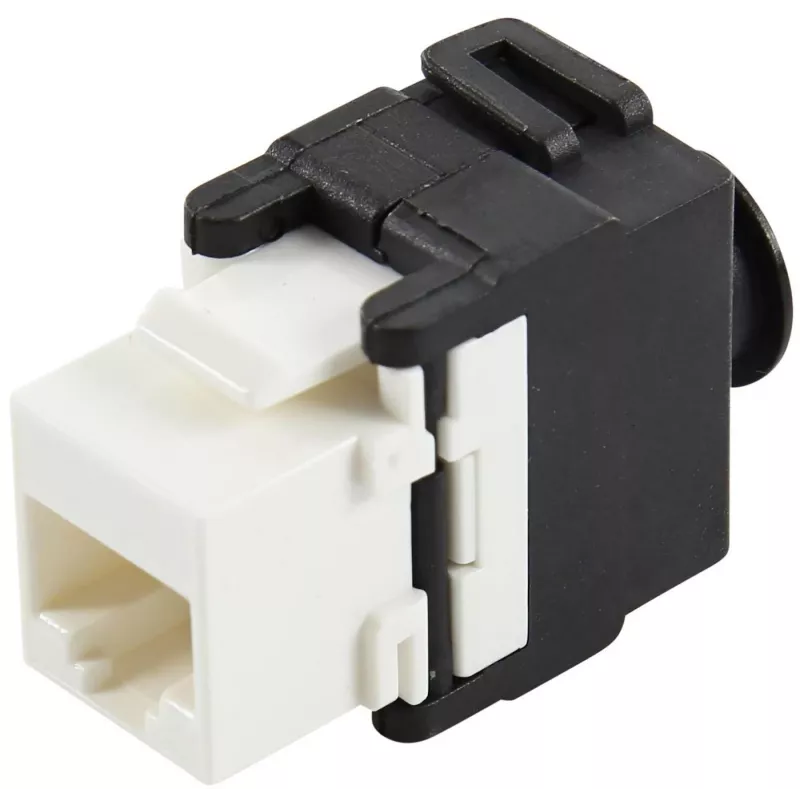

Keystone modulis LOGON LKS310, plokščias, baltas, RJ-45 lizdas

LOGON LKS310 keystone modulis yra plokščias, baltas sieninės rozetės arba skydelio intarpas su RJ-45 lizdu, skirtas vieno prievado eterneto jungtims keystone tipo sieninėse rozetėse, pataisų skyduose ir moduliuose. Jis atitinka 5E kategorijos struktūrizuoto kabelio standartus ir yra skirtas naudoti biuruose, duomenų spintose ir gyvenamųjų namų tinkluose, kur reikalingas paprastas, kompaktiškas ir neekranuotas RJ-45 lizdas.

Privalumai

Modulis atitinka TIA/EIA-568-A ir TIA/EIA-568-B 5E kategorijos reikalavimus bei tarptautinius kabelių standartus, tokius kaip ISO/IEC 11801 ir CENELEC EN50173. Jis yra sertifikuotas pagal UL 1863 ir užtikrina patikimas elektrines charakteristikas: mažą kontaktų varžą, didelę izoliacijos varžą ir nustatytą dielektrinę įtampą. Plokščias baltas plastikinis korpusas suteikia diskretišką išvaizdą ir lengvą montavimą į standartines keystone angas.

Pagrindinės specifikacijos

• Kategorija: Cat5e (atitinka TIA/EIA-568-A ir -B 5E kategoriją)
• Jungties tipas: RJ-45 lizdas, neekranuotas
• Orientacija: plokščias / 180° kampas
• Medžiaga: plastikinis korpusas
• Spalva: balta
• Elektriniai parametrai: srovė 1,5 A maks.; įtampa 150 V
• Kontaktų varža: 20 mΩ
• Izoliacijos varža: 500 MΩ
• Dielektrinė įtampa: 1000 V AC RMS, 60 Hz, 1 min.

Kaip naudoti

Įstatykite LOGON LKS310 keystone modulį į suderinamą keystone angą sieninėje rozetėje arba pataisų skyde, kol jis užsifiksuos. Užbaikite tinklo kabelio galą pagal standartines Cat5e laidų schemas (TIA/EIA-568-A arba TIA/EIA-568-B) ir patikrinkite porų tęstinumą bei poliškumą atitinkama testavimo įranga. Įsitikinkite, kad modulis tvirtai laikosi ir kad kabelio valdymas neperkrauna jungties.

Rekomendacijos

Naudokite modulį aplinkoje, kur reikalinga Cat5e sparta ir neekranuoti įrenginiai. Po montavimo patikrinkite galus ir venkite plastikinio korpuso ilgalaikio tiesioginių saulės spindulių ar cheminių tirpiklių poveikio. Ekranuotoms kabelių sistemoms rinkitės ekranuotą keystone modulį.
