Tinklo kabelių testeris Trendnet TC-NT3

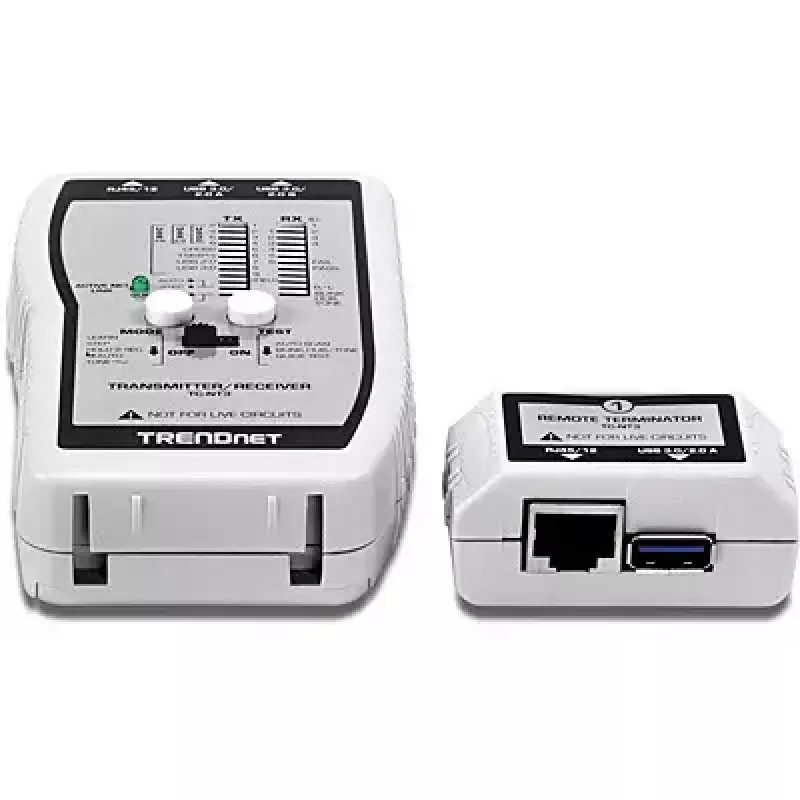

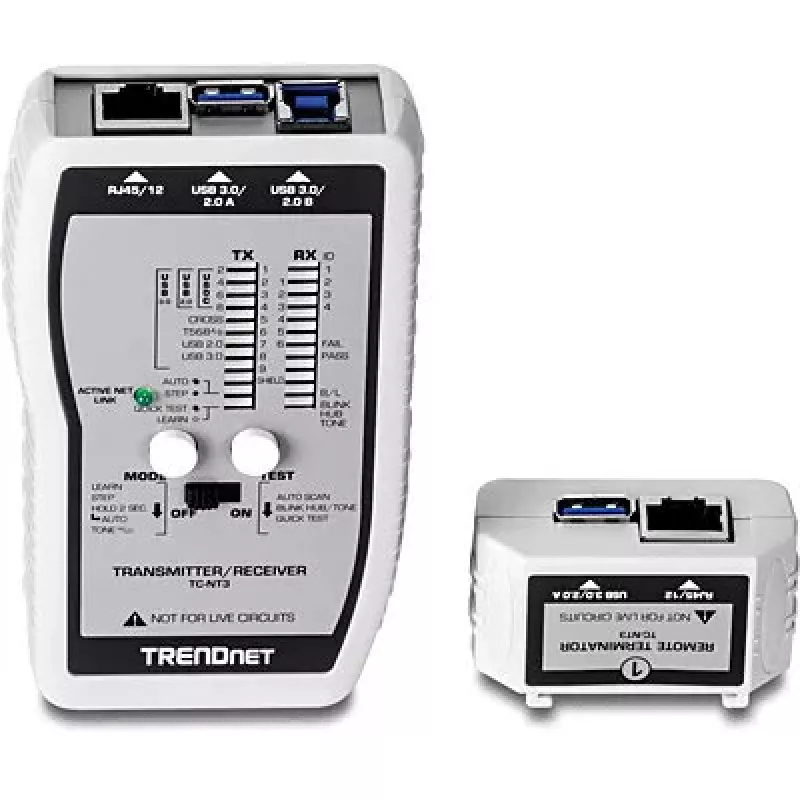

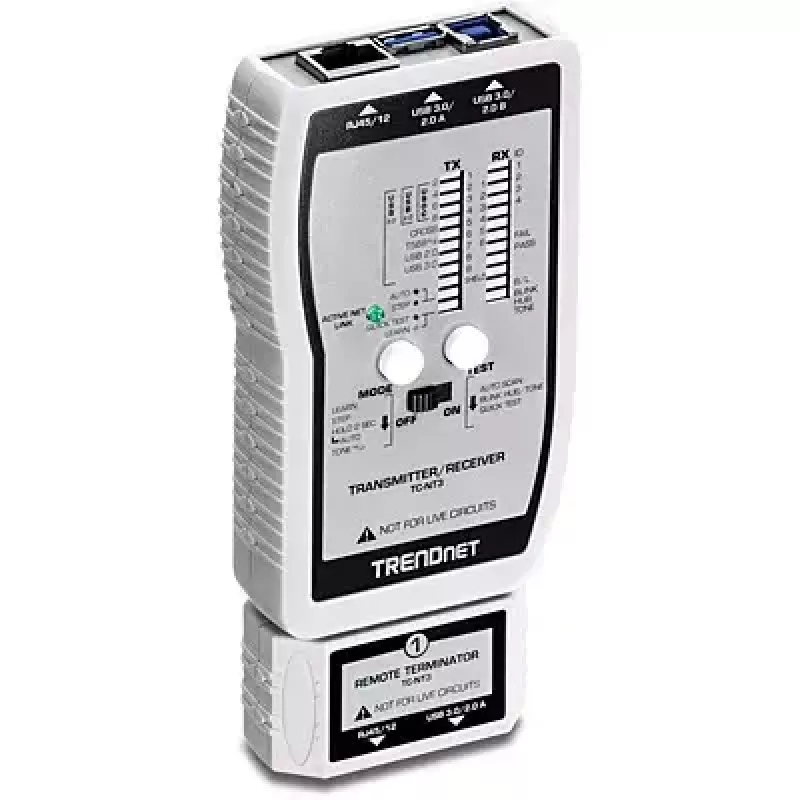

Trendnet TC-NT3 yra kompaktiškas tinklo kabelių testeris, skirtas technikams, montuojantiems ir prižiūrintiems LAN, balso, vaizdo ir USB kabelius. Įrenginys patikrina laidų konfigūraciją ir tęstinumą vytos poros bei USB kabeliams, gali nustatyti kabelio ilgio gedimus iki 300 metrų (1000 pėdų) ir yra su nuimamu nuotoliniu moduliu bei kelioniniu dėklu, užtikrinančiu patogumą darbo vietoje. Testeris maitinamas 9V baterija ir yra pritaikytas naudoti rankoje (117 x 67 x 27 mm, 144 g).

Privalumai

TC-NT3 aptinka teisingą laidų sujungimą, atvirus, trumpai sujungtus ir sukryžiuotus laidus, o greito testavimo režimas leidžia greitai gauti „išlaikyta/neišlaikyta“ rezultatus dideliems kabelių kiekiams. Mirksinčio šakotuvo/komutatoriaus režimas padeda identifikuoti konkretų prievadą prijungtame šakotuve ar komutatoriuje. Rinkinyje yra nuotolinis modulis ir patogus kelioninis dėklas, skirtas testavimui vietoje.

Tinka

• RJ-45 Ethernet kabelių ir tinklo lizdų testavimui
• Telefoninių ir kitų balso kabelių tikrinimui
• USB kabelių tęstinumo ir kontaktų išdėstymo patikrai
• Lauko technikams, atliekantiems montavimo ir priežiūros darbus

Pagrindinės specifikacijos

• Modelis: TC-NT3 (v1.0R)
• Testuoja: balso, duomenų, vaizdo ir USB kabelius
• Maksimalus testavimo atstumas: iki 300 metrų (1000 pėdų)
• Baterija: 9V (neįtraukta)
• Matmenys: 117 x 67 x 27 mm
• Svoris: 144 g

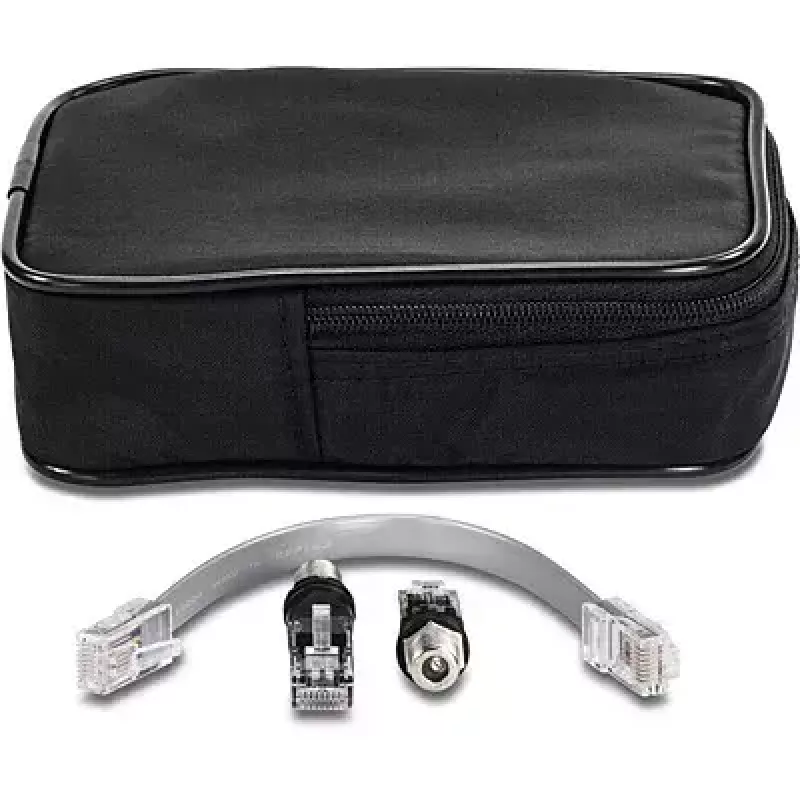

• Įtrauktas nuimamas nuotolinis modulis ir kelioninis dėklas

Kaip naudoti

Prijunkite vieną kabelio galą prie pagrindinio įrenginio, o kitą – prie nuotolinio modulio arba atitinkamo prievado. Pasirinkite norimą testavimo režimą ir paleiskite testą; ekranas ir indikatoriai parodys teisingą laidų sujungimą, atvirus, trumpai sujungtus ar sukryžiuotus laidus bei, jei taikoma, apytikslį gedimo atstumą iki 300 m. Naudokite greito testavimo režimą, kad greitai gautumėte „išlaikyta/neišlaikyta“ rezultatus keliems kabeliams. Mirksinčio šakotuvo/komutatoriaus režimą naudokite, kai reikia rasti prievadą prijungtame šakotuve ar komutatoriuje.

Rekomendacijos

Norėdami gauti tikslius rezultatus, naudokite šviežią 9V bateriją ir įsitikinkite, kad jungtys yra švarios ir visiškai įkištos. Testuodami ilgus kabelius, užtikrinkite, kad abu galai būtų prieinami nuotoliniam moduliui. Laikykite pagrindinį įrenginį, nuotolinį modulį ir priedus pridedamame kelioniniame dėkle, kad apsaugotumėte komponentus transportavimo metu.
