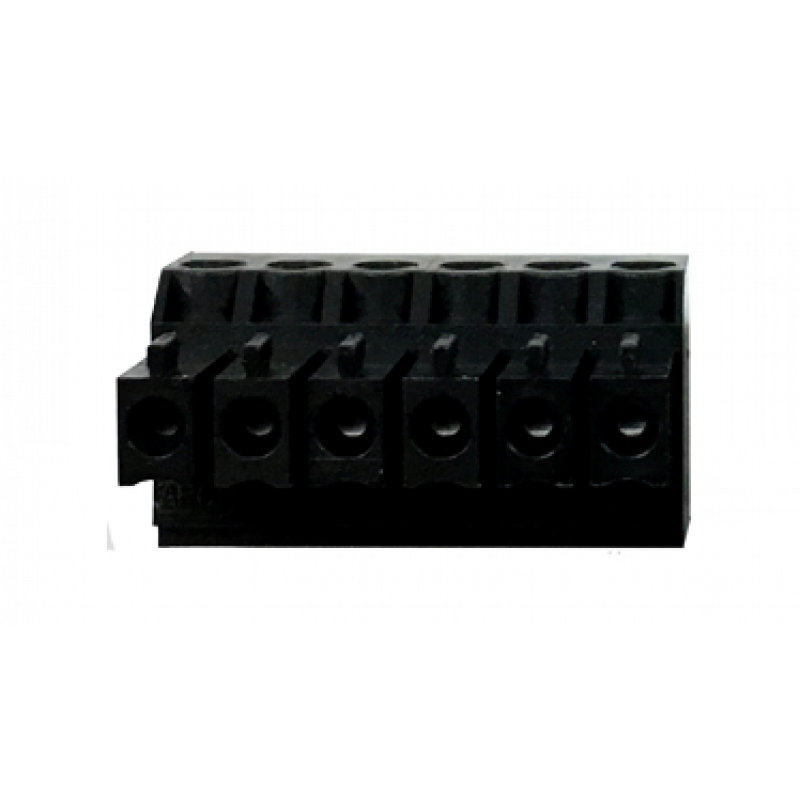

BrightSign GPIO-TB-6 GPIO gnybtų bloko adapteris

Integratoriams, diegiantiems „BrightSign“ medijos leistuvus, dažnai tenka susidurti su mažyčiu 3,5 mm lizdu, kai reikia prijungti išorinius įrenginius prie GPIO prievado. „BrightSign GPIO-TB-6“ šią problemą išsprendžia iš esmės – paverčia leistuvo 3,5 mm GPIO prievadą į patogų 6 kontaktų varžtų gnybtų bloką, leidžiantį greitai ir patikimai prijungti mygtukus, šviesos diodus, jutiklius, reles ir kitą valdymo įrangą be litavimo.

Kam šis įrenginys skirtas

Ši plokštė skirta AV integratoriams, skaitmeninių reklamos ekranų diegėjams ir automatizavimo inžinieriams, kuriems reikia sujungti „BrightSign“ leistuvus su fiziniais valdikliais ar jutikliais. Ji suderinama su „BrightSign“ XD, XT, HD ir LS serijų leistuvais, turinčiais 3,5 mm GPIO prievadą.

Pagrindiniai privalumai

• Leistuvo 3,5 mm GPIO lizdą paverčia 6 kontaktų varžtų gnybtų bloku
• Pateikia 4 GPIO kanalus (skaitmeninė įvestis/išvestis) bei 3,3 V maitinimo ir įžeminimo gnybtus
• Komplekte yra 1,8 m (6 pėdų) 3,5 mm stereo lizdo laidas tiesioginiam prijungimui prie leistuvo
• Palaiko išorinius įrenginius, tokius kaip mygtukai, šviesos diodai, judesio jutikliai ir relės
• Kompaktiškas, patvarus ABS plastiko korpusas su metalo lydinio gnybtais
• Nereikia litavimo ar specialių įrankių – paprastas varžtų sujungimas

Specifikacijos

• Gaminio tipas: GPIO gnybtų blokas / skirstymo plokštė
• Leistuvo jungtis: 3,5 mm stereo lizdas (kištukas)
• Išorinių įrenginių jungtis: 6 kontaktų varžtų gnybtų blokas
• GPIO kanalai: 4 (skaitmeninė įvestis/išvestis)
• Iš viso gnybtų: 6 (4 GPIO, 1 x 3,3 V maitinimas, 1 x įžeminimas)
• Maitinimo išvestis iš leistuvo: 3,3 V DC
• Komplekte esančio laido ilgis: 1,8 m (6 pėdos)
• Korpuso medžiaga: ABS plastikas
• Gnybtų medžiaga: metalo lydinys
• Spalva: juoda
• Darbinė temperatūra: 0°C iki 50°C
• Montavimas: laisvai pastatomas / ant stalo

Naudojimo patarimai

Prieš atliekant jungtis įsitikinkite, kad „BrightSign“ leistuvas yra išjungtas. Gnybtams naudokite 16–28 AWG laidus ir tvirtai priveržkite, kad išvengtumėte pertrūkių. Šviesos diodų indikatoriams prijunkite anodą prie GPIO gnybto, o katodą – prie įžeminimo, tada „BrightAuthor“ programinėje įrangoje sukonfigūruokite GPIO kaip išvestį.
