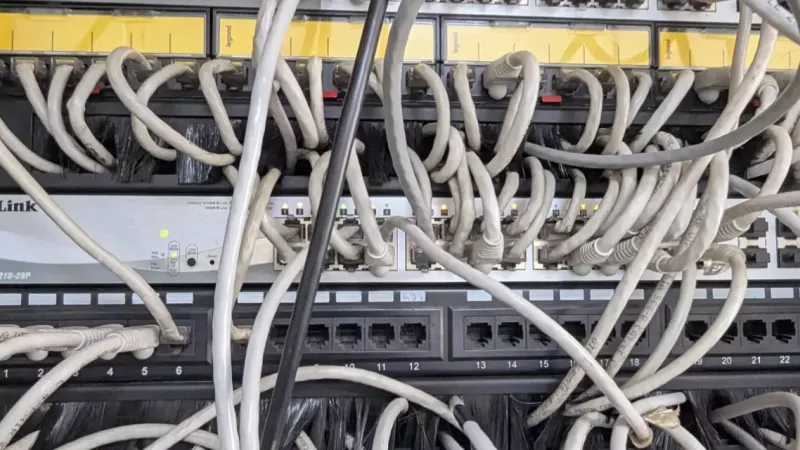

Valanda be interneto biure kainuoja daugiau nei visos spintos tvarkymo priemonės kartu sudėjus. Sustoję skambučiai, neišsiųsti užsakymai, dešimt darbuotojų, kurie „laukia, kol sugrįš tinklas“ – sąskaita auga kas minutę. O dažniausia lėtos reakcijos priežastis banali: niekas nežino, kuris laidas ką jungia.

Šis tekstas yra konkretus veiksmų planas be teorijos dėl teorijos: greitas auditas, pirkinių sąrašas, ilgių skaičiavimas, darbo eiga ir priežiūros grafikas. Viskas, ko reikia, kad tinklo spinta iš problemos taptų įrankiu.

Trijų minučių auditas

Atsidarykite spintą ir sąžiningai atsakykite į penkis klausimus:

  • Ar per 60 sekundžių rastumėte laidą, jungiantį konkrečią darbo vietą?
  • Ar visi kabeliai pažymėti abiejuose galuose?
  • Ar matote komutatoriaus ventiliacijos angas, ar jas dengia laidų pynė?
  • Ar yra bent viena laisva, iš anksto paruošta jungtis naujam darbuotojui?
  • Ar prievadų schema egzistuoja faile ar popieriuje, o ne tik vieno žmogaus atmintyje?

Trys ir daugiau atsakymų „ne“ reiškia, kad tvarkymas atsipirks greičiau, nei manote. Visa investicija – viena rami diena ir kuklus priemonių krepšelis.

Pirkinių sąrašas su paaiškinimais

Biudžetas nedidelis, poveikis – ilgalaikis. Štai kas turi atsidurti krepšelyje ir kodėl:

  • Komutacinė panelė (patch panelė) – skirstymo taškas tarp instaliacijos ir komutatoriaus. Imkite su atsarga: panelė, pilna jau pirmą dieną, yra planavimo klaida.
  • 1U organizatoriai – po vieną kiekvienam panelės ir komutatoriaus tandemui. Be jų laidai kris ten, kur patogu laidams, o ne jums.
  • Tikslaus ilgio patch kabeliai – pagrindinė tvarkos sąlyga; asortimentą nuo 0,25 m rasite patch kabelių skiltyje.
  • Velcro juostos ryšuliams – kartu su klasikiniais raiščiais jų ieškokite tarp kabelių raiščių.
  • Aklinos panelės, veržlių komplektai, lentynėlės – smulkmenos, dėl kurių darbas nestringa pusiaukelėje; visa tai yra spintos priedų kategorijoje.
  • Etikečių juosta arba spausdintuvas – be žymėjimo visa kita netenka prasmės per pirmą mėnesį.

Išdėstymo logika spintoje

Prieš montuodami nuspręskite, kur kas stovės. Pasiteisinusi schema – sluoksniuota: panelė, po ja organizatorius, žemiau komutatorius, tada vėl organizatorius ir kita panelė. Taip kiekvienas prievadas atsiduria vos per kelis centimetrus nuo savo tikslo, pakanka trumpiausių laidų, o vaizdas lieka švarus be papildomų pastangų.

Nubraižykite išdėstymą ant popieriaus dar prieš apsipirkdami: iš schemos iškart matysite, kiek organizatorių, aklinų panelių ir kokių ilgių laidų iš tikrųjų prireiks. Valanda prie stalo sutaupo tris prie spintos – ir apsaugo nuo antro važiavimo į parduotuvę.

Kabelio ilgio aritmetika

Formulė paprasta: atstumas tarp prievadų per organizatorių plius dešimt procentų. Jei išeina 0,4 m – imate 0,5 m, ne metrą. Perteklinis pusmetris viename laide atrodo nekaltai, bet 48 prievadų lauke tai jau 24 metrai niekam nereikalingo kabelio, kuris kažkur turi tilpti.

Standartizuokite: du, daugiausia trys ilgiai visai spintai. Vienodi ilgiai duoda vienodus lankus, o vienodi lankai – vaizdą, kuriame bet koks nukrypimas matosi iš karto, dar prieš tampant problema. Tankiuose laukuose apsvarstykite plonesnius 28 AWG laidus: ryšulio storis sumažėja beveik perpus, o vėdinimas pagerėja.

Svarbu ir kita kraštutinybė: per trumpas laidas, įtemptas kaip styga, spaudžia jungtis ir anksčiau ar vėliau ima trukinėti. Dešimties procentų atsarga formulėje yra būtent tam – laisvam, natūraliam lankui per organizatorių, be kilpų ir be įtempimo.

Velcro ar plastikiniai dirželiai?

Trumpas atsakymas: spintoje – velcro, stacionariose trasose – dirželiai. Velcro juosta atsidaro šimtus kartų, todėl pakeitimai nereikalauja žirklių ir rizikos. Plastikinis dirželis pigesnis, bet vienkartinis, o užveržtas per stipriai jis suspaudžia kabelio geometriją – būtent nuo jos priklauso, ar Cat6 lieka Cat6.

Taisyklė iš praktikos: jei ryšulį kada nors reikės atsegti – velcro. Jei jis stovės nepajudintas dešimt metų – dirželis.

Žymėjimo sistema be atminties

Gera sistema veikia ir tada, kai atsakingas žmogus atostogauja. Principas: kiekviena rozetė gauna numerį, tas pats numeris kartojasi ant panelės prievado ir lentelėje. Laidai žymimi abiejuose galuose – gedimo metu ieškosite būtent antrojo galo, todėl vieno lipduko nepakanka. Lentelę laikykite ten, kur ją ras bet kuris kolega: bendrame diske ir atspausdintą spintos viduje.

Spalvos papildo, bet nepakeičia etikečių: spalva matoma iš dviejų metrų, užrašas – iš dvidešimties centimetrų. Kartu jie atsako į daugumą klausimų dar prieš atsiverčiant dokumentą.

Darbo eiga: nuo išjungimo iki nuotraukos

Rezervuokite ramų laiką – vakarą arba šeštadienio rytą. Vidutinei spintai užteks 4–6 valandų, jei viskas supirkta iš anksto.

  • Užfiksuokite esamą būklę: nuotraukos iš kelių kampų ir prievadų lentelė.
  • Atjunkite viską. Dalinis tvarkymas gyvame mazge trunka dvigubai ilgiau ir baigiasi kompromisais.
  • Sumontuokite paneles bei organizatorius pagal schemą, tuščius tarpus uždenkite aklinomis panelėmis.
  • Junkite laidus stulpeliais, kiekvieną iškart vesdami per organizatoriaus pirštus.
  • Suformuokite ryšulius kas 15–20 cm – tvirtai, bet be įtempimo.
  • Sužymėkite abu kiekvieno laido galus ir atnaujinkite lentelę.
  • Nufotografuokite rezultatą – tai jūsų kontrolinis etalonas ateities patikroms.

Kad tvarka išgyventų ilgiau nei mėnesį

Tvarka žlunga ne iš karto – ji miršta po vieną „laikinai prijungsiu“ per savaitę. Apsaugos trys. Pirma: laikykite spintoje nedidelę atsargą tinkamo ilgio laidų, kad niekam nekiltų pagunda kišti trimetrinį. Antra: kiekvienas pakeitimas – iškart į lentelę, be išimčių net skubant. Trečia: kartą per tris mėnesius palyginkite spintą su etalonine nuotrauka ir grąžinkite nuklydusius laidus į vietas, kol jų vienetai, o ne dešimtys.

Klausimai ir atsakymai

Kiek kainuoja sutvarkyti vidutinę spintą?

Panelė, pora organizatorių, komplektas tikslių ilgių laidų, velcro ir etiketės – mažam biurui dažniausiai tai kelių dešimčių eurų klausimas. Palyginkite su viena tinklo prastovos valanda, ir sprendimas priims save pats.

Ar būtina viską išjungti, ar galima tvarkyti dalimis?

Galima ir dalimis – po vieną komutatoriaus ir panelės porą per kartą. Tačiau bendras laikas išauga, nes dirbate aplink veikiančius ryšius. Jei verslas leidžia valandą prastovos, pilnas perjungimas visada efektyvesnis.

Kuo praktiškai skiriasi 24 ir 48 prievadų panelės?

Dvi 24 prievadų panelės užima daugiau vietos, bet leidžia augti etapais ir atskirti paskirtis – viena darbo vietoms, kita technikai. Viena 48 prievadų panelė taupo aukščius mažoje spintoje. Sprendžia turima erdvė ir augimo tempas.

Ką daryti su senais, per ilgais laidais?

Nekabinkite jų atgal. Sudėkite į dėžę rezervui, panaudokite ilgesnėse trasose arba nurašykite. Vienas netinkamo ilgio laidas spintoje veikia kaip kvietimas kitiems – tvarka byra nuo pirmos išimties.

Ar spalvoti laidai tikrai būtini?

Nebūtini, bet už kelis papildomus eurus gaunate informaciją, matomą iš dviejų metrų be jokių etikečių. Užtenka dviejų ar trijų spalvų: darbo vietos, tarpkomutatoriniai ryšiai, valdymas.

Ar apsimoka mokėti daugiau už žinomo gamintojo panelę?

Panelė – pasyvi detalė be elektronikos, todėl kainos skirtumą lemia mechanika: kontaktų kokybė, tvirtinimo standumas, žymėjimo laukeliai. Pigiausios versijos dažniausiai nuvilia ne ryšio kokybe, o lūžtančiais laikikliais ir besitrinančiais užrašais. Vidurinė kainų klasė paprastai būna racionaliausias pasirinkimas.

Planas paprastas, priemonių sąrašas trumpas, o rezultatas matuojamas minutėmis vietoj valandų per kiekvieną būsimą gedimą. Visas šiam darbui reikalingas priemones vienoje vietoje – nuo panelių iki etikečių – rasite Kur.lt kataloge.
