Shuttle WWN04 LTE (4G/5G) M.2 2280 plėtinio rinkinys, skirtas DS50U serijai ir All In One PC X50V9 serijai

Shuttle WWN04 M.2 plėtinio rinkinys suteikia mobiliojo ryšio galimybę suderinamiems Shuttle XPC sistemoms. Jis leidžia įdiegti M.2 formato korinio ryšio modemą ir prijungti išorines antenas, nereikalaujant pagrindinės plokštės modifikacijų. Rinkinys skirtas Shuttle DS50U ir X50V9 serijoms, aprūpintas adapterio kortele, keturiomis antenomis ir antenų kabeliais. Korinio ryšio modemas (M.2-3042 4G arba M.2-3052 5G formatu) ir aktyvuota „Nano SIM“ kortelė į komplektą neįeina.

Privalumai

WWN04 užtikrina 4G/5G ryšį naudojant M.2-2280 adapterį, išvengiant pagrindinės plokštės keitimo. Pridėtas antenų rinkinys ir kabeliai supaprastina montavimą ir garantuoja signalo priėmimą. Rinkinys palaiko tiek 4G (M.2-3042), tiek 5G (M.2-3052) modulius, kai įdiegiamas atitinkamas modemas.

Kur naudoti

• Mobiliojo interneto pridėjimas prie Shuttle DS50U ir X50V9 sistemų
• Nuotolinės vietos arba atsarginis WAN ryšys
• IoT šliuzai ir mažo dydžio kraštiniai įrenginiai
• Mobilusis plačiajuostis ryšys kasos ar kioskų sistemoms

Pagrindinės techninės specifikacijos

• Gamintojas: SHUTTLE
• Modelis: WWN04
• Sąsaja: M.2-2280 adapteris

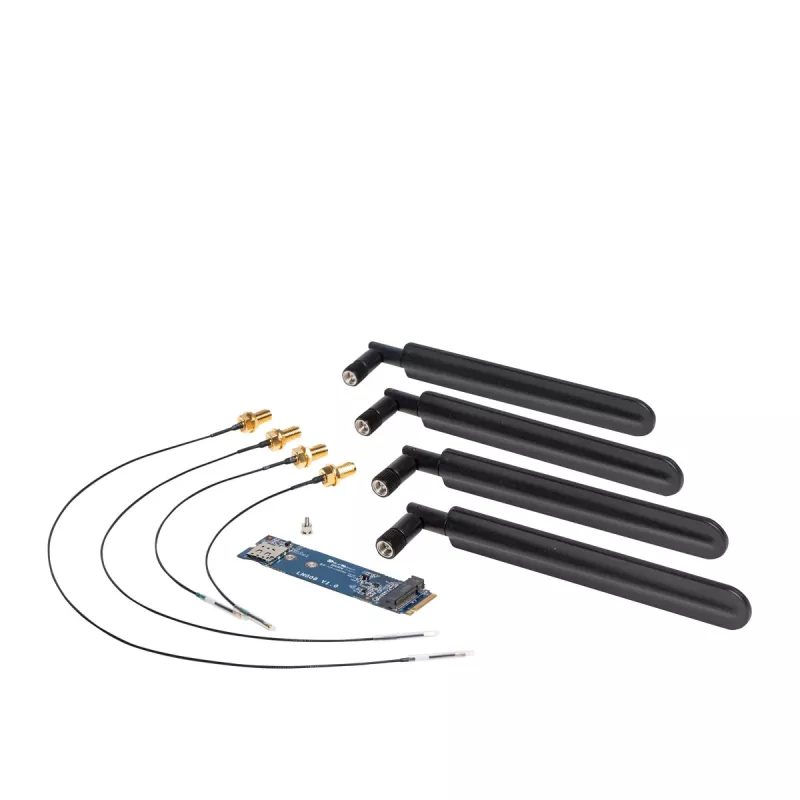

• Komplekte: adapterio kortelė, 4 antenos, antenų kabeliai
• Reikalingi, bet neįeina: 4G modemas (M.2-3042) arba 5G modemas (M.2-3052), aktyvuota „Nano SIM“
• Suderinamos serijos: Shuttle DS50U, X50V9

Naudojimo instrukcija

Įstatykite WWN04 adapterį į laisvą M.2-2280 lizdą suderinamame Shuttle įrenginyje. Į adapterį įdėkite tinkamo formato korinio ryšio modemą (M.2-3042 4G arba M.2-3052 5G). Prijunkite antenų kabelius prie adapterio ir pritvirtinkite pateiktas antenas tinkamose vietose signalo priėmimui. Įdėkite aktyvuotą „Nano SIM“ kortelę į modemą pagal modemo gamintojo instrukcijas, tada įjunkite sistemą ir įdiekite reikiamas tvarkykles arba operatoriaus konfigūraciją.

Rekomendacijos

Siekiant optimalaus signalo priėmimo, antenas statykite atokiau nuo metalinių kliūčių ir kitos belaidės įrangos. Patikrinkite modemo suderinamumą su jūsų operatoriumi ir užtikrinkite tinkamą tvarkyklių diegimą Shuttle sistemoje.
