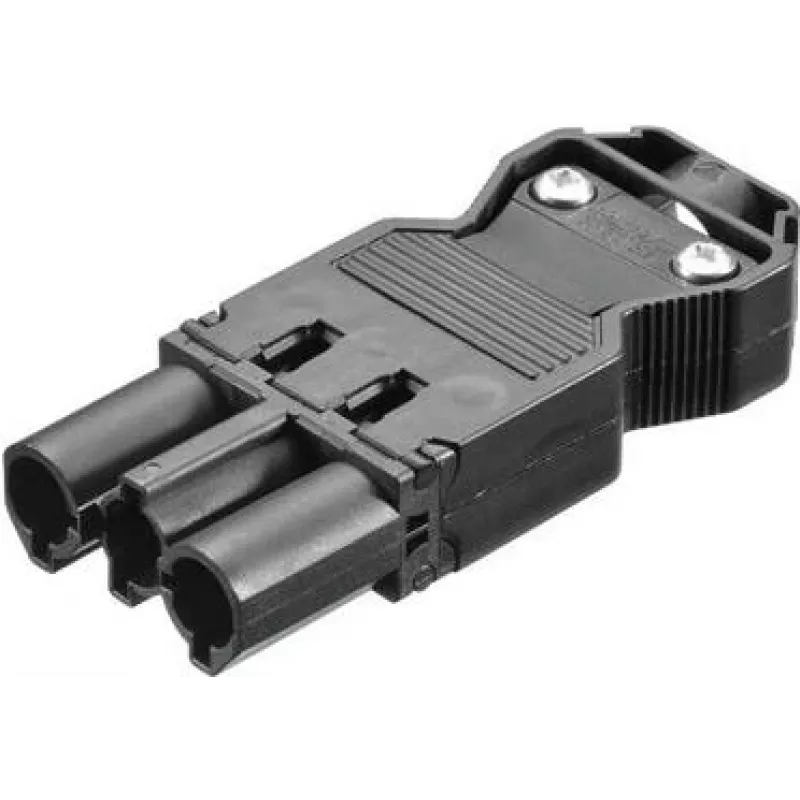

Kištukas Bachmann 375.517 su integruotu įtempimo kompensavimu

Bachmann 375.517 kištukas – tai paruoštas montuoti elektros jungties elementas su integruotu įtempimo kompensavimu, skirtas įvairioms laidų sujungimo užduotims. Jis tinka tiek kietiesiems, tiek lankstiems laidininkams be galinių movų poreikio. Tiekiamas kaip atskiras vienetas, užtikrinantis paprastą montavimą įrenginiuose ir instaliacijose.

Pagrindinės savybės ir privalumai

Šis kištukas palaiko laidininkų skerspjūvius nuo 0,75 iki 2,5 mm² ir tinka kabeliams, kurių išorinis skersmuo yra nuo 6,5 iki 10,5 mm (suderinamas su H05VV ir NYM kabeliais). Išorinis apvalkalas nuimamas iki 31 mm, o izoliacija – iki 7 mm, užtikrinant patikimą ir pakartojamą sujungimą su mechaniniu įtempimo kompensavimu.

Kur naudoti

• Elektros prietaisuose ir įrangoje, kur reikalingas nuimamas kištukinis ryšys.
• Instaliacijose, naudojančiose H05VV arba NYM kabelius nurodytame skersmens diapazone.
• Profesionaliuose elektros darbuose ir „pasidaryk pats“ laidų sujungimo projektuose.

Pagrindiniai techniniai duomenys

• Gamintojas: Bachmann
• Modelis / MPN: 375.517
• EAN: 4016514023813
• Laidininko skerspjūvis: 0,75–2,5 mm²
• Kabelio skersmuo: 6,5–10,5 mm (H05VV, NYM)
• Išorinio apvalkalo nuėmimo ilgis: 31 mm
• Izoliacijos nuėmimo ilgis: 7 mm

Naudojimo instrukcija

Paruoškite kabelį: nuimkite išorinį apvalkalą iki 31 mm, o laidininko izoliaciją – iki 7 mm. Kietus arba lanksčius laidininkus tiesiog įkiškite į gnybtus – galinių movų nereikia. Įsitikinkite, kad kabelis tinkamai įsistatęs į įtempimo kompensavimo mechanizmą, prieš priverždami varžtus arba uždarydami korpusą. Laikykitės standartinių elektros saugos procedūrų ir prieš dirbdami su įtampa atjunkite maitinimą.

Rekomendacijos

Naudokite kabelius, atitinkančius nurodytą skersmens ir skerspjūvio diapazoną, ir prieš įjungiant įtampą patikrinkite, ar jungtys yra tvirtos. Nuolatinėse arba didelės vibracijos instaliacijose periodiškai tikrinkite sujungimo ir įtempimo kompensavimo būklę.
