Kompiuterio aušinimo sistema Alphacool 26158 Juoda 38 mm plotis 120 mm gylis 18 mm aukštis

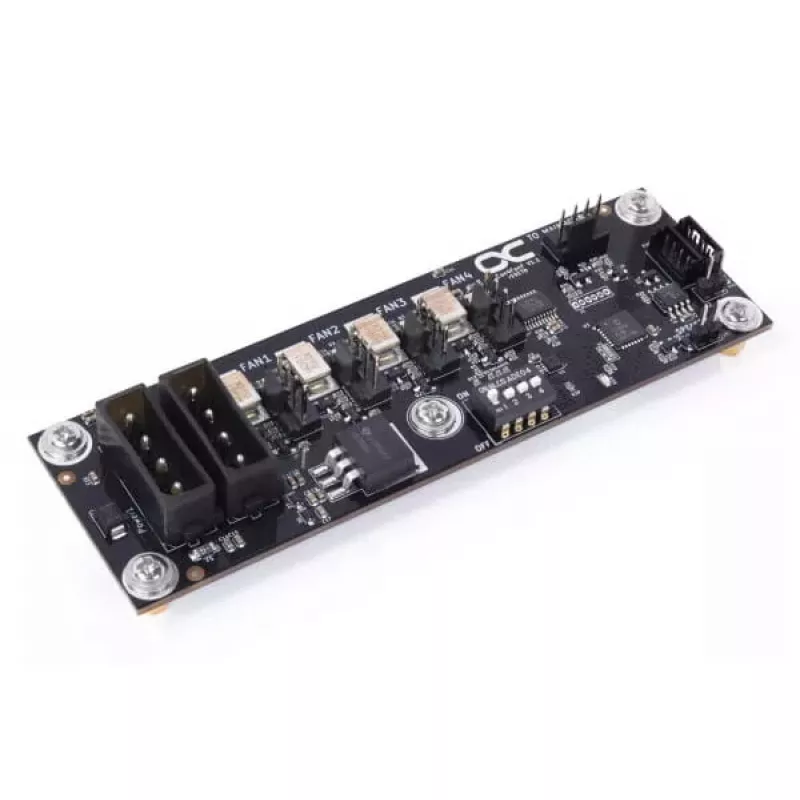

„Alphacool ES Guardian 4Port Powerfan Hub“ – tai maitinimo ir stebėjimo adapteris, skirtas didelės galios serverių ir pramoniniams ventiliatoriams, kurių negalima tiesiogiai maitinti iš standartinių pagrindinės plokštės jungčių. Šis įrenginys išsprendžia nepakankamos srovės tiekimo problemą, kai reikia valdyti iki keturių galingų ventiliatorių, kurių kiekvienas gali sunaudoti iki 1,5 A (18 W) be papildomo maitinimo jungties.

Kaip tai veikia

Hub'as jungiamas prie maitinimo šaltinio ir per vieną 4 kontaktų PWM kabelį perduoda greičio valdymo bei apsukų (RPM) signalą į pagrindinę plokštę. Tai leidžia centralizuotai stebėti ir valdyti ventiliatorių darbą net ir tuomet, kai pagrindinės plokštės jungtys negali užtikrinti reikiamos galios. Integruotas 4 krypčių DIP jungiklis leidžia individualiai įjungti arba išjungti kiekvieno ventiliatoriaus kanalo stebėjimą, o šviesos diodai (LED) ant jungčių ir pasirenkamas garso signalas (per garsiakalbio prievadą) padeda greitai pastebėti ventiliatoriaus gedimą.

Pagrindinės techninės specifikacijos

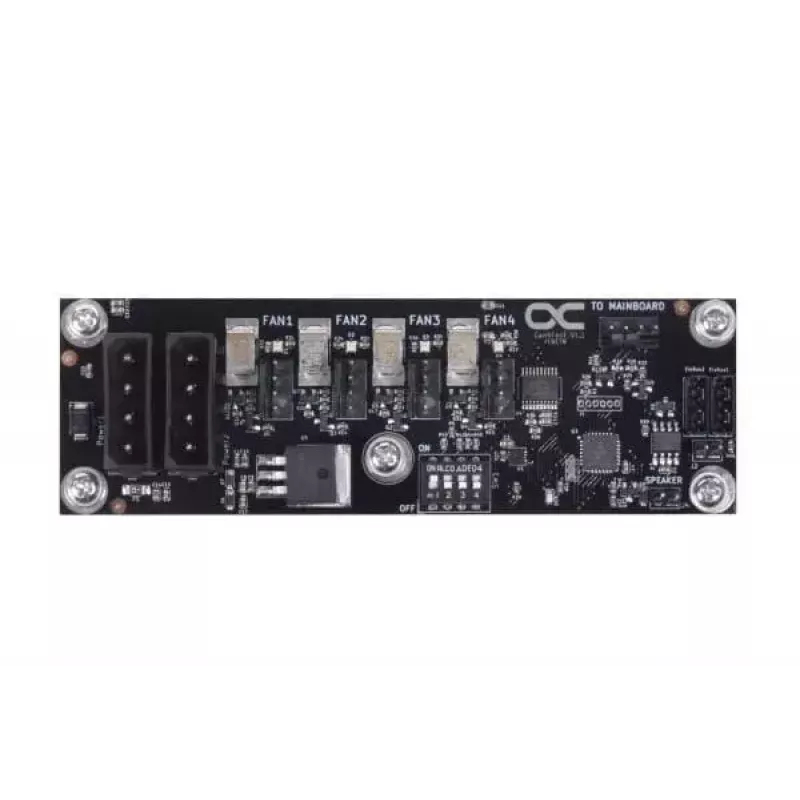

• Jungčių tipas: keturios 4 kontaktų PWM ventiliatorių išvestys
• Stebėjimas: RPM signalas perduodamas iš pirmojo aktyvaus stebimo ventiliatoriaus į pagrindinę plokštę
• Srovė vienam ventiliatoriui: iki 1,5 A (18 W) be papildomo maitinimo jungties; esant didesnei galiai, naudojama papildoma maitinimo jungtis
• Valdymas: 4 krypčių DIP jungiklis individualiam stebėjimo įjungimui/išjungimui
• Papildomos sąsajos: garsiakalbio prievadas (piezo garsiakalbiui arba PC garsiakalbiui); šviesos diodai ant ventiliatorių jungčių
• Montavimas: korpuso viduje su M3x4 mm varžtais ir M3x6 mm tarpinėmis (montavimo rinkinys nurodytas instrukcijoje)

Naudojimo rekomendacijos

Visada naudokite papildomą maitinimo jungtį, kai prijungto ventiliatoriaus srovė viršija 1,5 A, kad neperkrautumėte hub'o ar maitinimo šaltinio. Prieš naudodami RPM stebėjimą ar gedimo signalus, įsitikinkite, kad pagrindinė plokštė palaiko bendrą PWM/RPM signalų perdavimą. Garso signalui prijunkite suderinamą piezo garsiakalbį arba PC garsiakalbį prie garsiakalbio prievado.
