ACT RJ45 (8P/8C) CAT6 modulinis jungtis apvaliam kabeliui su vientisais arba vytiniais laidininkais

ACT RJ45 (8P/8C) CAT6 modulinė jungtis skirta apvaliems tinklo kabeliams užbaigti. Ji užtikrina patikimą CAT6 kategorijos ryšį, tinkamą Gigabit Ethernet ir kitiems standartiniams protokolams. Skaidrus korpusas leidžia vizualiai patikrinti laidininkų išlygiavimą ir įkišimo gylį, o konstrukcija palaiko tiek vientisus, tiek vytinius laidininkus, supaprastindama atsargų valdymą. Kompaktiški matmenys (11,7 mm plotis, 21,5 mm gylis, 7,92 mm aukštis) leidžia naudoti ribotos erdvės jungtyse.

Pagrindiniai privalumai

• Skaidrus korpusas – lengva vizualiai patikrinti laidų išdėstymą ir kontaktų padėtį
• Atitinka CAT6 standartą – palaiko aštuonių laidininkų schemas (T568A/T568B)
• Tinka tiek vientisiems, tiek vytiniams laidininkams – mažiau atsargų rūšių
• Tiekiama pakuotėje po 25 vnt. – optimalu montuotojams ir smulkiems projektams

Taikymas

• Apvalių CAT6 kabelių užbaigimas jungiamosioms virvutėms ir nestandartinio ilgio tinklo kabeliams
• Montavimas vietoje: tinklo technikai ir elektrikai
• Smulkūs biuro ir namų tinklo projektai (SOHO)
• Pažeistų RJ45 jungčių keitimas ar taisymas

Pagrindinės techninės specifikacijos

• Jungties tipas: RJ-45 (8P/8C)
• Tinkamas kabelis: apvalus CAT6, vientisi ir vytiniai laidininkai
• Korpuso spalva: skaidri

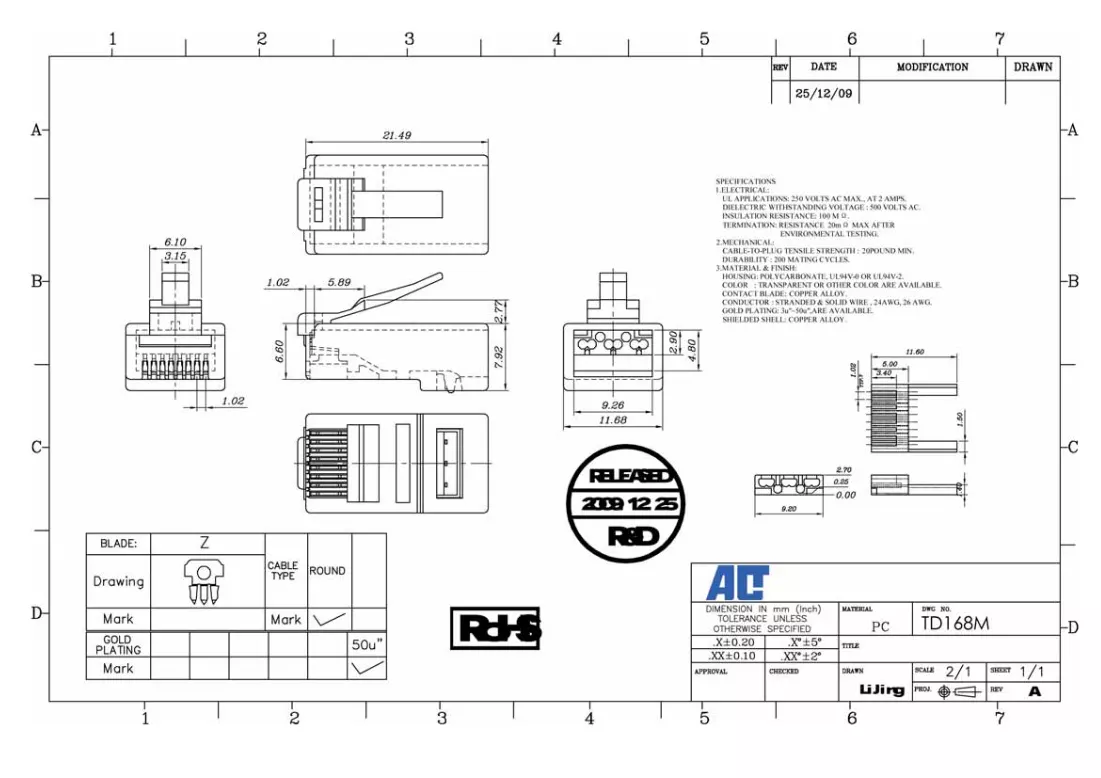

• Matmenys (P×G×A): 11,7 mm × 21,5 mm × 7,92 mm
• Kiekis pakuotėje: 25 vnt.

Naudojimo rekomendacijos

Nuimkite išorinę kabelio izoliaciją, ištiesinkite ir išrikiuokite aštuonis laidininkus pagal T568A arba T568B schemą. Nukirpkite laidininkus iki reikiamo ilgio, įkiškite juos į jungtį, kad kiekvienas laidininkas pasiektų kontaktą, o kabelio apvalkalas remtųsi į įtempimo mažinimo elementą. Užspauskite tinkamais užspaudimo įrankiais. Po užspaudimo patikrinkite tęstinumą ir laidų schemą kabelio testeriu. Rekomenduojama naudoti kokybiškus užspaudimo įrankius, tinkamus modulinėms RJ45 jungtims, ir laikytis pasirinkto standarto.
