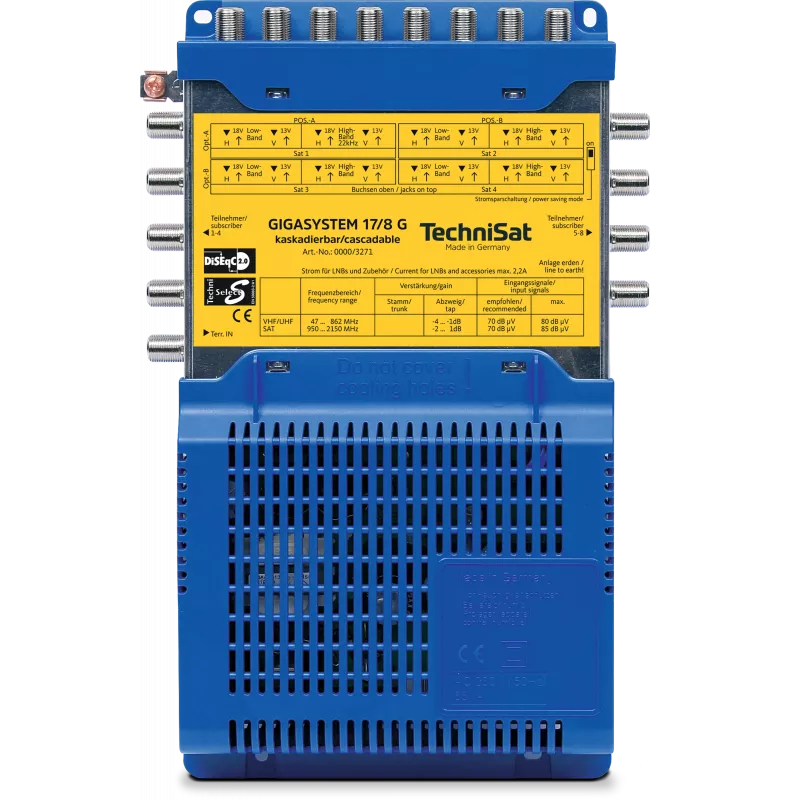

Satelitinis ir antžeminis imtuvas TechniSat GigaSystem 17/8 G

TechniSat GigaSystem 17/8 G yra kompaktiškas multiswitch, skirtas platinti palydovinius ir antžeminius televizijos signalus iki aštuonių abonentų. Įrenginys turi 17 įėjimų: 16 palydovinio IF signalo įėjimų, pritaikytų keturiems Quattro LNB (po keturis palydovinius blokus vienam LNB), ir vieną antžeminės antenos įėjimą. Gaunami signalai apdorojami atskirai ir stiprinami su nuolydžio kompensacija, siekiant kompensuoti didesnį kabelio slopinimą aukštesniuose dažniuose.

Privalumai

Multiswitch palaiko signalų paskirstymą iš iki keturių palydovinių padėčių per keturis Quattro LNB ir tiekia antžeminius signalus per atskirą įėjimą. Vidinis maitinimo šaltinis gali maitinti pagrindinį įrenginį, iki keturių kaskadinių multiswitchų ir visus prijungtus LNB, užtikrindamas stabilų sistemos veikimą. Diskrečių signalų apdorojimas su nuolydžio stiprinimu užtikrina subalansuotus signalo lygius visame dažnių diapazone. Kompaktiškas korpusas ir standartinis kintamosios srovės maitinimas supaprastina montavimą ir integraciją į esamas sistemas.

Tinka

• Mažoms ir vidutinėms bendro naudojimo palydovinėms/antžeminėms paskirstymo sistemoms daugiabučiuose namuose ar kelių kambarių būstuose
• Įrenginiams, kuriems reikia paskirstyti signalus iš iki keturių palydovinių padėčių (keturių Quattro LNB)
• Sistemoms, kuriose reikalingas centrinis maitinamas multiswitch su kaskadiniu išplėtimu papildomiems abonentams

Pagrindinės techninės specifikacijos

• Įėjimai: 16 palydovinių IF įėjimų + 1 antžeminis įėjimas (iš viso 17)
• Išėjimai: 8 abonentiniai išėjimai
• Palaiko: iki keturių Quattro LNB (keturias palydovines padėtis)
• Maitinimas: Vidinis tinklo adapteris, maitinantis įrenginį ir iki keturių kaskadų, įskaitant prijungtus LNB
• Kintamoji srovė: 230 V, 50–60 Hz
• Matmenys (P×G×A): 175 × 55 × 277 mm
• Gamintojas: TECHNISAT, MPN: 0000/3271, EAN: 4019588032712

Naudojimas

Sumontuokite GigaSystem 17/8 G sausoje, vėdinamoje vietoje ir prijunkite keturių Quattro LNB išėjimus prie atitinkamų 16 palydovinių IF įėjimų. Prijunkite antžeminę anteną prie skirto antžeminio įėjimo. Prijunkite abonentų koaksialinius kabelius prie aštuonių išėjimų. Įjunkite komplekte esantį tinklo adapterį į 230 V, 50–60 Hz lizdą, kad įrenginys būtų maitinamas; vidinis maitinimo šaltinis maitins patį įrenginį ir gali tiekti energiją kaskadiniams multiswitchams bei prijungtiems LNB, jei reikia. Patikrinkite signalo lygius kiekviename išėjime ir, jei reikia, sureguliuokite tolesnės įrangos nustatymus.

Rekomendacijos

Geriausiems rezultatams naudokite aukštos kokybės koaksialinius kabelius ir laikykitės rekomenduojamų kaskadų bei kabelių ilgių gairių, kad išlaikytumėte signalo kokybę. Plečiant sistemą kaskadomis, įsitikinkite, kad bendras energijos poreikis neviršija vidinio tinklo adapterio galios, ir, jei diegiate labai didelius tinklus, apsvarstykite galimybę naudoti papildomus maitinamus paskirstymo įrenginius.
