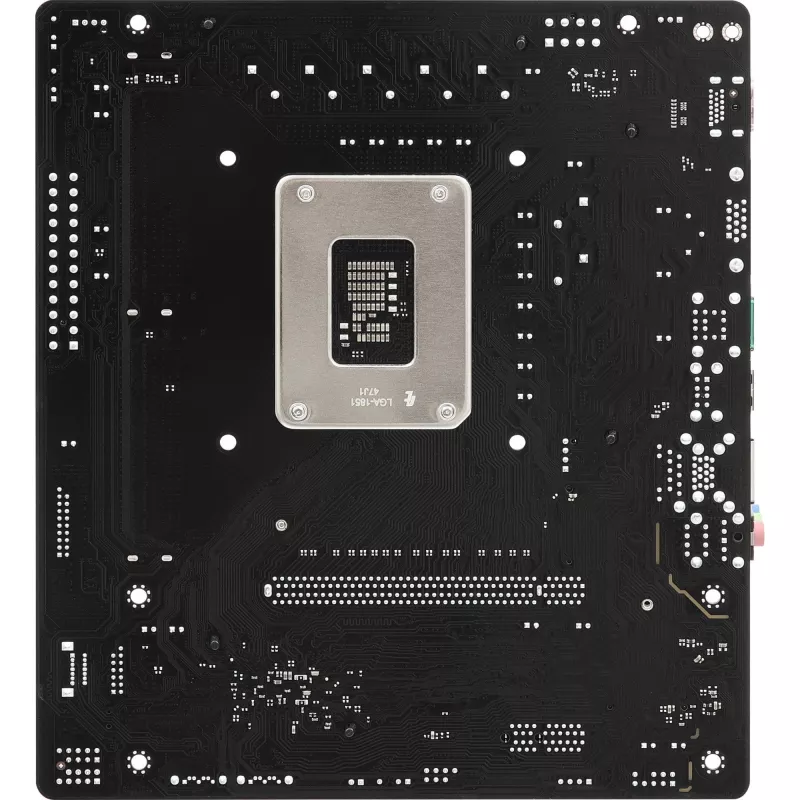

Motininė plokštė ASROCK H810M-X micro ATX Intel H810 LGA 1851 DDR5 2× DIMM 128GB M.2 2.5GbE HDMI DisplayPort

ASROCK H810M-X yra kompaktiška X serijos micro-ATX motininė plokštė, skirta subalansuoti našumą, universalumą ir patikimumą profesionalioms ir kasdienėms užduotims. Ji palaiko Intel LGA1851 lizdo procesorius (Intel Core Ultra Series 2) ir siūlo DDR5 atminties palaikymą, keletą laikmenų parinkčių, įskaitant Hyper M.2 Gen4 x4 lizdą, integruotą 2,5 Gb/s tinklą ir priekinį USB Type-C prievadą, užtikrinantį šiuolaikinį ryšį mažame formate.

Privalumai

H810M-X užtikrina didelės spartos PCIe 4.0 M.2 NVMe laikmenų palaikymą greitesniam duomenų perdavimui ir aliumininį radiatorių dizainą, gerinantį šilumos valdymą esant apkrovai. M.2 (Key E) lizdas leidžia montuoti pasirenkamus Wi-Fi modulius, o integruotas 2,5 Gb/s tinklas padidina tinklo pralaidumą, palyginti su standartiniu gigabitiniu eternetu. Priekinis USB 3.2 Gen1 Type-C lizdas ir keli RGB lizdai (įskaitant adresuojamus) supaprastina korpuso prijungimą ir apšvietimo pritaikymą. Trys vaizdo išvestys (HDMI, DisplayPort, D-Sub) prieinamos naudojant procesorių su integruota grafika.

Pagrindinės specifikacijos

• CPU lizdas: Intel LGA 1851 (Socket V1), palaiko Intel Core Ultra procesorius (2 serija)
• Maitinimo fazės: 6+1+1+1+1
• Atmintis: 2 x DDR5 DIMM lizdai, dviejų kanalų, iki DDR5-6400, maksimali 128 GB
• PCIe lizdai: 1 x PCIe 4.0 x16, 1 x PCIe 4.0 x1
• M.2 ir laikmenos: 1 Hyper M.2 (PCIe Gen4 x4), 1 M.2 Key E (Wi-Fi), 4 x SATA3; palaiko iki 5 laikmenų (M.2 + SATA)
• USB: 1 priekinis USB 3.2 Gen1 Type-C lizdas (5 Gbps), 4 x USB 3.2 Gen1 (2 galiniai, 2 priekiniai), 6 x USB 2.0 (4 galiniai, 2 priekiniai)
• Tinklas: Realtek 2,5 Gb/s eternetas
• Garsas: Realtek ALC897 7.1 kanalo HD garso kodekas
• Vaizdo išvestys: 1 x HDMI, 1 x DisplayPort, 1 x D-Sub (reikalingas procesorius su integruota grafika)
• Forma: micro ATX (PC micro ATX Intel H810)
• BIOS: UEFI AMI, 256 Mbit

Naudojimas

Įdiekite suderinamą Intel Core Ultra Series 2 procesorių į LGA1851 lizdą ir įstatykite DDR5 modulius į du atminties lizdus, vadovaudamiesi motininės plokštės vadovu dėl tinkamos kanalų konfigūracijos. Prijunkite laikmenas prie M.2 ir SATA jungčių; norėdami maksimalaus NVMe našumo, naudokite Hyper M.2 Gen4 x4 lizdą. Prijunkite priekinį USB Type-C lizdą prie suderinamo korpuso priekinio skydelio, kad gautumėte reversinį USB-C prieigą. Jei reikalingas belaidis tinklas, įdiekite Wi-Fi modulį į M.2 Key E lizdą (modulis nepridedamas). Įdiekite pateiktą automatinį tvarkyklių diegimo įrankį arba atsisiųskite tvarkykles iš ASRock, kad užtikrintumėte tinklo ir mikroschemų rinkinio tvarkyklių veikimą prieš baigdami OS tvarkyklių diegimą.

Rekomendacijos

Naudokite procesorių su integruota grafika, kad būtų galima naudoti HDMI, DisplayPort ir D-Sub išvestis. Norėdami geriausio laikmenų pralaidumo, derinkite NVMe PCIe Gen4 x4 SSD su Hyper M.2 lizdu; užtikrinkite pakankamą oro srautą korpuse, kad palaikytumėte M.2 ir VRM radiatorių šiluminį stabilumą. Įdiekite naujausią BIOS ir tvarkykles iš ASRock palaikymo puslapio, kad maksimaliai padidintumėte suderinamumą ir našumą.
