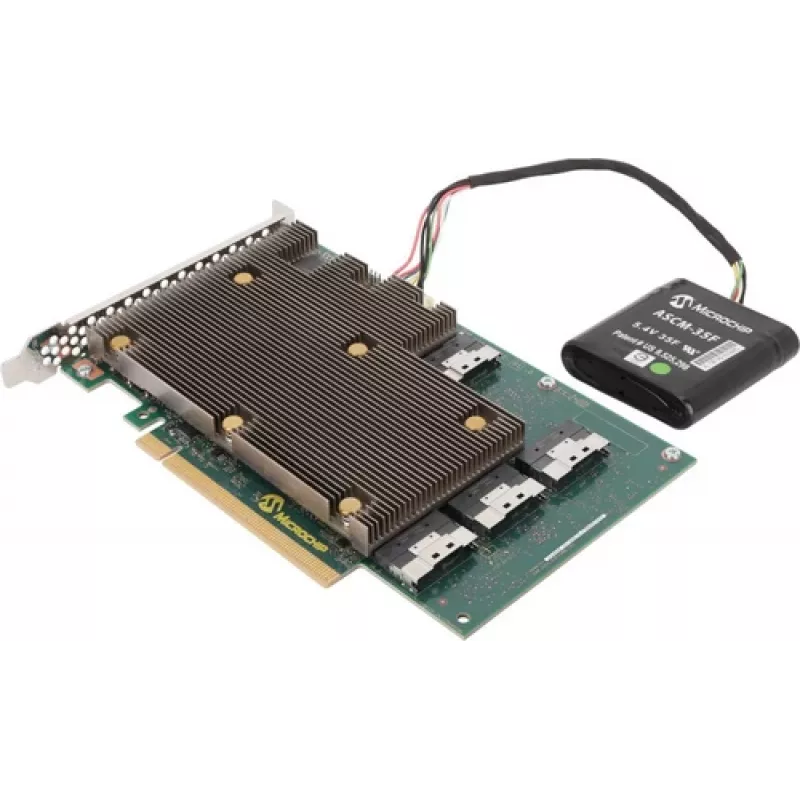

Microchip Technology SmartRAID 3258Up-32i/e RAID valdiklis PCI Express x16 24 Gbit/s

„Microchip Technology SmartRAID 3258Up-32i/e“ yra aukšto našumo RAID adapteris, skirtas serveriams, saugykloms ir duomenų centrams. Jis pasižymi PCIe® Gen4 x16 sąsaja ir trijų režimų palaikymu (SAS, SATA, NVMe), užtikrinančiu didelį pralaidumą ir mažą delsą. Sukurtas ant „Microchip“ 5-osios kartos „SmartROC 3200“ valdiklio, adapteris suteikia iki 32 prievadų ir 24 Gbit/s ryšio spartą, o tai leidžia efektyviai valdyti tiek tradicinius, tiek „flash“ kaupiklius.

Privalumai

Šis adapteris sujungia Gen4 x16 sąsają su „Microchip DirectPath“ ir „Dynamic Channel Multiplexing“ (DCM) technologijomis, maksimaliai išnaudodamas pralaidumą ir sumažindamas delsą prie išplėtimo jungtų prijungtuose diskuose. Jis palaiko gimtąjį HBA režimą mažiausiam delsos lygiui PCIe saugyklose, aparatinę „Trusted Platform“ apsaugą, valdiklio šifravimą (maxCrypto) SAS, SATA ir NVMe laikmenoms bei savaiminio šifravimo diskų (SED) valdymą. Standartai, tokie kaip PLDM/Redfish, „Intel Virtual Pin Port“ (VPP) ir „Universal Backplane Management“ (UBM), supaprastina integraciją ir sistemos valdymą.

Kam tinka

• Įmonių serveriams ir saugyklų masyvams, kuriems reikalingas didelis I/O našumas
• Duomenų centrams, kuriems būtinas mažos delsos NVMe ir mišrių laikmenų palaikymas
• OEM saugyklų sprendimams ir sistemų integratoriams, kuriems reikalingi platūs valdymo standartai

Pagrindinės techninės specifikacijos

• Sąsaja: PCIe Gen4 x16
• Laikmenų palaikymas: trijų režimų (SAS, SATA, NVMe)
• Prievadai: iki 32 (vidiniai variantai)
• Ryšio sparta: 24 Gbit/s (24G SAS/SATA)
• Palaikomi RAID lygiai: 0, 1, 5, 6, 10, 50, 60
• Valdiklis: „Microchip SmartROC 3200“ (5 karta)
• Saugumas: aparatinė „Trusted Platform“, valdiklio šifravimas (maxCrypto), SED valdymas

Naudojimas

Įdiekite adapterį į PCIe Gen4 x16 lizdą suderinamoje serverio pagrindinėje plokštėje. Prijunkite SAS/SATA arba NVMe įrenginius naudodami suderinamus galinius planus ar tiesioginius kabelius pagal sistemos projektą. Konfigūruokite RAID masyvus arba gimtąjį HBA režimą per gamintojo valdymo įrankius ar standartines sąsajas (PLDM/Redfish), o jei reikia, pritaikykite šifravimą arba SED valdymą. Prieš pradedant eksploatuoti, atnaujinkite programinę-aparatinę įrangą ir tvarkykles pagal „Microchip“ rekomendacijas.

Rekomendacijos

Siekiant optimalaus našumo, adapterį derinkite su Gen4 palaikančia platforma ir naudokite aukštos kokybės 24G SAS infrastruktūrą arba NVMe įrenginius. Kai reikalingas mažiausias delsimas, įjunkite gimtąjį HBA režimą, o saugumui ir suderinamumui užtikrinti naudokite „Microchip“ valdymo įrankius ir programinės-aparatinės įrangos naujinimus.
